Banc didactique d'étude de la suspension à trois fils - HFC12
![matériel pédagogique : Banc didactique d'étude de la suspension à trois fils](javascript:fenetreCent("/zoom.php?image=/image_produit/HFC12.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

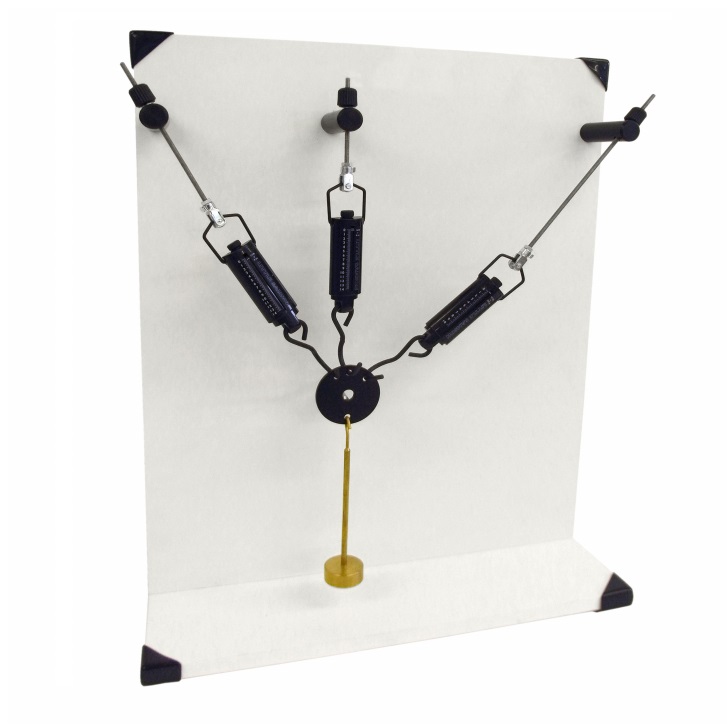

Banc didactique d'étude de la suspension à trois fils de laboratoire permettant de vérifier l'équilibre d'un système à deux et trois fils lorsque la somme des forces verticales et horizontales est nulle. Les fils possèdent une orientation de 30°, 45° et 90° par rapport à l'horizontal, chaque fil est équipé d'un dynamomètre et est relié à un anneau central sur lequel est appliqué une charge.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Étudier l'équilibre vertical d'un système à deux et trois barres en suspension
- Étudier l'action de la force hyperstatique de la barre centrale verticale
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ÉTUDE DE TROIS BARRES EN SUSPENSION
Le banc devra permettre les exploitations pédagogiques suivantes:
- Étudier l'équilibre vertical d'un système à deux et trois barres en suspension
- Étudier l'action de la force hyperstatique de la barre centrale verticale
Spécifications techniques requises:
- banc de table Autonome
- Appareil consistant en un panneau vertical à placer sur une table avec 3 barres attachées à approximativement 0, 30 et 45 degrés de la verticale, tous se rejoignant au niveau d'un anneau commun.
- Crochet de poids attaché à l'anneau commun pour charger le système.
- Chaque barre est équipée d'un peson à ressort linéaire pour mesurer la tension dans les barres.
- Longueurs de chaque barre réglables à l'aide d'une tige filetée attachée au peson à ressort. Celles-ci pourront être réglées via une vis moletée placée à l'extrémité de la tige réglable.
- Crochet de poids
- 3 Pesons à ressort : gamme 6Kgf
- Jeu de poids : 5 x 10N
- Manuel d'utilisation avec travaux pratiques
