Banc didactique d'étude des systèmes de transmission à entrainements combinés - HTM73

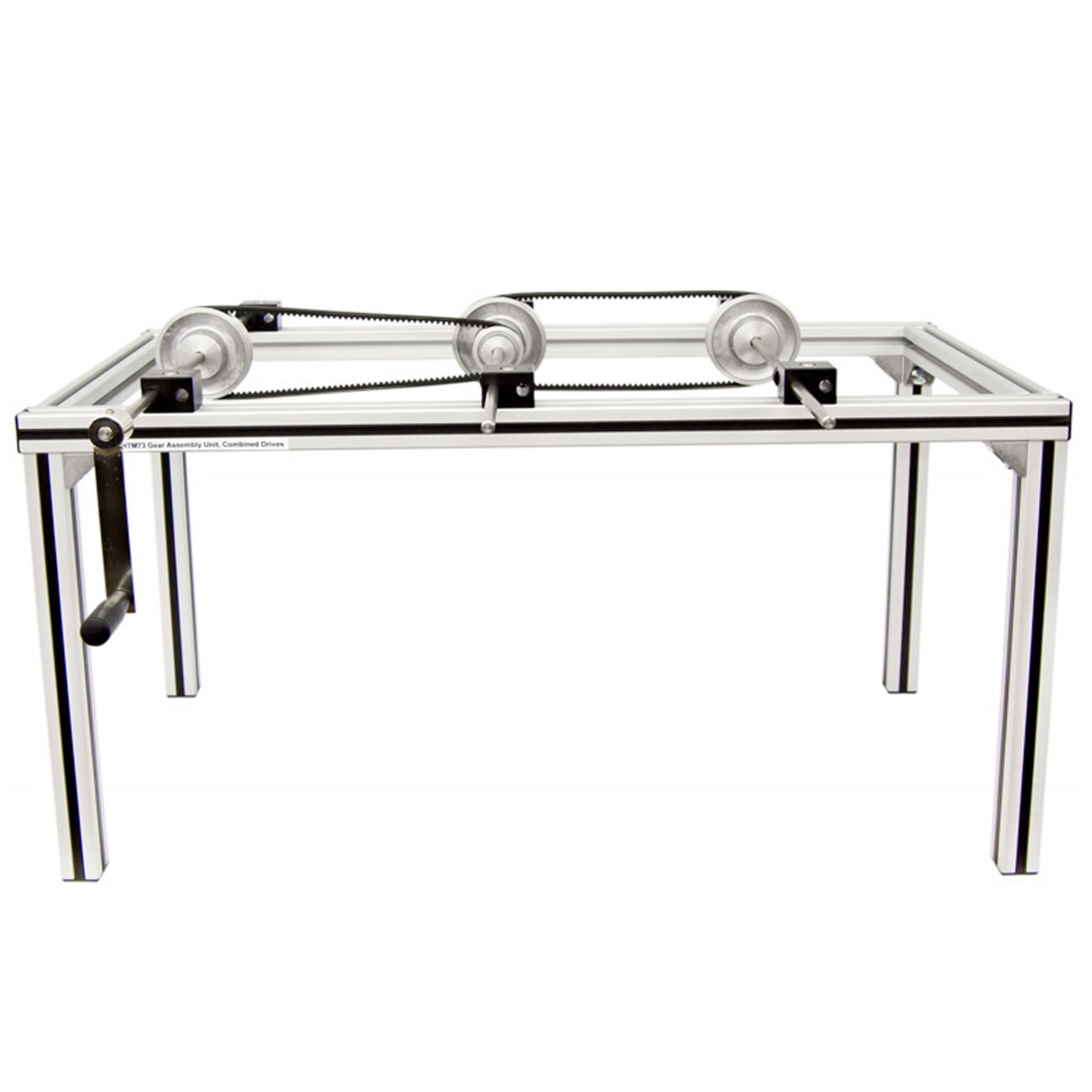

![matériel pédagogique : Banc didactique d'étude des systèmes de transmission à entrainements combinés](javascript:fenetreCent("/zoom.php?image=/image_produit/HTM73.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude des systèmes de transmission à entrainements combinés sur châssis de sol permettant d'étudier une large variété de systèmes de transmission mécanique et de familiariser les étudiants avec les courroie, poulies, chaines, tensionneur, roue et vis sans fin, engrenages coniques, pignons crémaillères, entrainements combinés. De nombreuses combinaisons de transmissions sont réalisables avec cet équipement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Introduction sur les trains d'engrenages, transmissions, rapports, vitesses
- Assemblage de différents mécanismes de transmission, engrènement de roue
- Variété de combinaison de transmission
- Introduction sur les engrenages à roues droites, transmission par courroie, poulies, chaines, tensionneur, roue et vis sans fin, engrenages coniques, pignons crémaillères, entrainements combinés
- Construction d'un système de transmission
- Amplification par engrenage
- Réduction par engrenage
- Mouvement, direction, rapports de différentes combinaisons
- Normes sur les organes de transmissions industrielles
Fourni avec manuel d'exploitation
Spécifications pour appel d'offres
APPAREIL D'ÉTUDE DES SYSTÈMES DE TRANSMISSION A ENTRAINEMENTS COMBINÉS
Le banc devra permettre les exploitations pédagogiques suivantes:
- Introduction sur les trains d'engrenages, transmissions, rapports, vitesses
- Assemblage de différents mécanismes de transmission, engrènement de roue
- Variété de combinaison de transmission
- Introduction sur les engrenages à roues droites, transmission par courroie, poulies, chaines, tensionneur, roue et vis sans fin, engrenages coniques, pignons crémaillères, entrainements combinés
- Construction d'un système de transmission
- Amplification par engrenage
- Réduction par engrenage
- Mouvement, direction, rapports de différentes combinaisons
- Normes sur les organes de transmissions industrielles
Spécifications techniques requises:
- Appareil monté sur un châssis en aluminium extrudé reposant au sol
- 2 Courroies crantées (dentées) en V', section SPAX, longueur primitive 757 mm
- 4 Poulies de courroie en 'V' (environ 4.5"de diamètre et 2.5? de diamètre)
- Chaîne
- Transmission par chaine avec tensionneur et pignons de chaine (les pignons dentés possèdent environ 35.. 37 dents et 55.. 57 dents)
- 4 engrenages à roues droites :2x 28 dents, 1x 56 dents et 1 x 70 dents
- Paire d'engrenages à roues coniques : environ 34 ? 40 dents, 90 ° entre les axes
- Engrenage composé à roue conique et droite
- Engrenage composé à roue et vis sans fin avec roue conique
- Pignon et crémaillère avec entrainement par engrenage droit.
- Organes de transmission à durée de vie élevée
- Entrainement par manivelle à poignée manuelle
- Châssis en aluminium extrudé
- Dimensions : env 1000 x 500 x 500 mm
- Manuel d'utilisation
