Appareil didactique d'étude du rendement d'un système de filetage - HTM6
![matériel pédagogique : Appareil didactique d'étude du rendement d'un système de filetage](javascript:fenetreCent("/zoom.php?image=/image_produit/HTM6.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

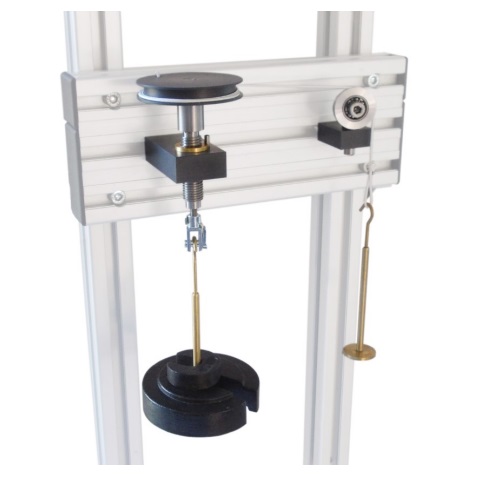

Appareil didactique d'étude du rendement d'un système de filetage à fixation murale permettant de réaliser des expériences sur les rapports de vitesses, et les rendements de vis porteuses possédant des formes de filetage différentes (1 en forme de 'V' et 2 de forme carré) .
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination expérimentale du rapport de vitesse et comparaison avec la valeur calculée
- Détermination de la variation avec la charge de :
- L'effort
- Du frottement
- Du rendement
- Limite de rendement du système
- Comparaison des rendements relatifs entre des filetages de forme en 'V' et carré
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ÉTUDE DU RENDEMENT D'UN SYSTÈME DE FILETAGE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination expérimentale du rapport de vitesse et comparaison avec la valeur calculée
- Détermination de la variation avec la charge de :
- L'effort
- Du frottement
- Du rendement
- Limite de rendement du système
- Comparaison des rendements relatifs entre des filetages de forme en 'V' et carré
Spécifications techniques requises:
- Appareil à fixer au mur conçu pour comparer les rendements de filetages de forme carré et en 'V'
- Le couple doit être appliqué aux filetages à l'aide d'un système à poulies à l'aide de cordes
- Un effort pourra être appliqué pour augmenter ou diminuer la charge appliquée
- La charge appliquée au filet de la vis et au crochet d'effort pourra être modifiée
- Trois formes de filetages de vis sont Fourni (1 en forme de 'V' et 2 de forme carrée)
- 1 filetage de forme carrée M16 x 3 mm avec écrou en laiton
- 1 filetage en V M16 x 3mm avec écrou en laiton
- 1 filetage en V M16 x 2mm avec écrou en laiton
- 1 x crochet de 100g
- 1 x crochet de 10g
- 1 x crochet de 5N
- 1 x jeu de poids primaire : 8 x 0.1N, 2 x 0.2N, 1 x 1N, 2 x 2N, 2 x 5N, 1 x 10N
- 1 x jeu de poids secondaire : 1 x 20N, 4 x 50N
- 1 x cordelette de 5m
- Manuel d'utilisation et de travaux pratiques
