Appareil didactique d'étude d'un mécanisme à quatre bras - HTM78

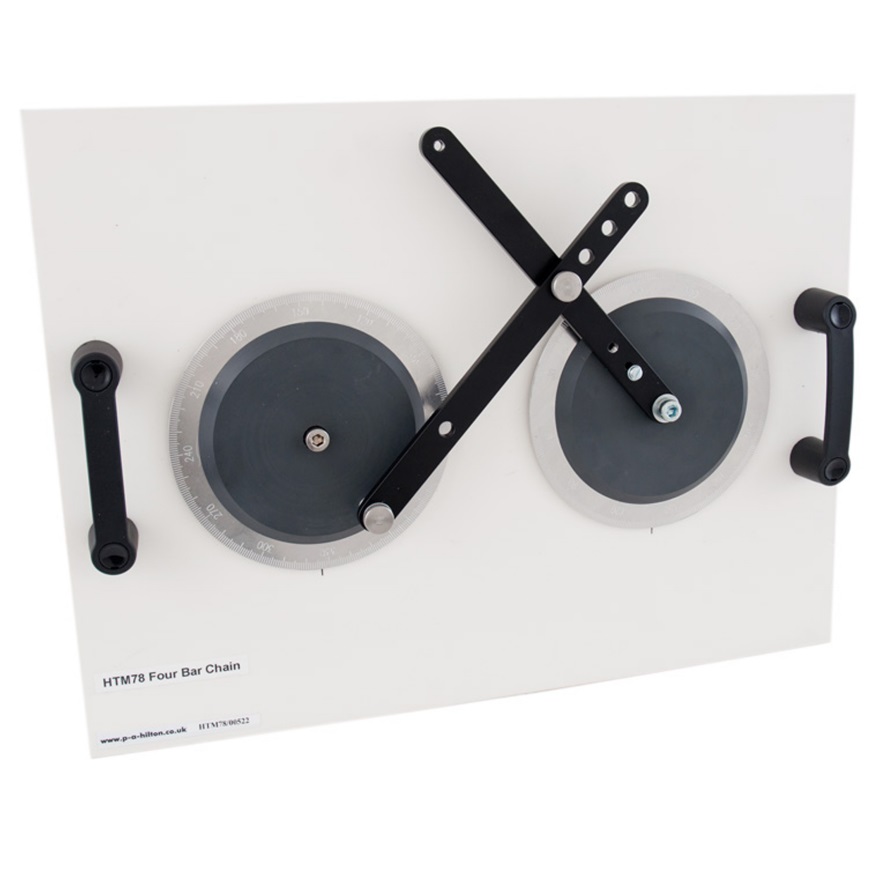

![matériel pédagogique : Appareil didactique d'étude d'un mécanisme à quatre bras](javascript:fenetreCent("/zoom.php?image=/image_produit/HTM78.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude d'un mécanisme à quatre bras de table permettant d'étudier la transformation d'un mouvement de rotation en un mouvement oscillatoire. Deux disques rotatifs simulant une manivelle sont montés séparément sur des roulements à billes sur une plaque de base équipée de poignées et montée sur des pieds. Les disques possèdent des échelles angulaires afin de mesurer précisément leurs angles de rotation. L'un des disques est équipé d'un bras attaché à son centre tandis que l'autre possède un bras attaché à un rayon de manivelle connu. Les deux bras sont reliés par un pivot à leur extrémité. Le mouvement de rotation de l'un des disques crée un mouvement alternatif sur l'autre disque. Il est possible de faire varier le rayon de manivelle, le rayon d'oscillation et la longueur de bielle.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Étude des relations mécaniques de mécanismes à quatre bras.
- Étude de l'influence de la variation du rayon de manivelle, du rayon de balancier et de la longueur de la bielle intermédiaire.
- Démonstration du fonctionnement d'un essieu de direction
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE D'UN MECANISME A QUATRE BRAS
Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude des relations mécaniques de mécanismes à quatre bras.
- Étude de l'influence de la variation du rayon de manivelle, du rayon de balancier et de la longueur de la bielle intermédiaire.
- Démonstration du fonctionnement d'un essieu de direction
Spécifications techniques requises::
- Appareil de démonstration de table devant permettre d'étudier la transformation d'un mouvement rotatif en mouvement oscillatoire
- Rayon de manivelle réglable: 25, 37.5 mm,
- 5 positions de longueur de bielle intermédiaire disponibles (60; 160; 180; 200; 220 mm).
- 3 positions de chaînon de balancier disponibles (50, 100 et 200 mm).
- Disques d'entrée et de sortie avec 2 échelles angulaires de 360°, précision 1° pour pouvoir mesurer les positions angulaires de chaque disque.
- Dimensions : 350 x 250 x 50 mm
- Manuel d'utilisation et de travaux pratiques en Français
