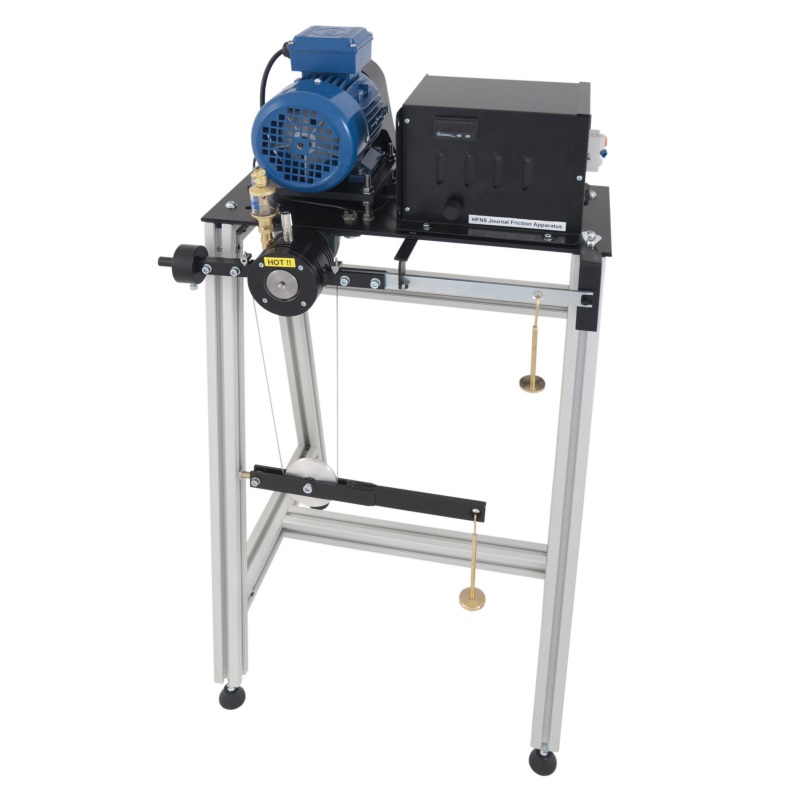

Banc didactique d'étude du frottement dans un palier lisse radial - HFN5
![matériel pédagogique : Banc didactique d'étude du frottement dans un palier lisse radial](javascript:fenetreCent("/zoom.php?image=/image_produit/HFN5.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude du frottement dans un palier lisse radial monté sur châssis au sol permettant de déterminer le coefficient de frottement et le couple de frottement dans un palier lisse radial sous conditions de charge, vitesse et lubrification variables. Arbre en acier entrainé à vitesse variable par un moteur électrique. Le logement du coussinet est équipé d'une poche pour thermomètre, d'un lubrificateur à débit visible et d'un couvercle amovible à son extrémité.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination du coefficient de frottement entre deux surfaces de palier dans les conditions suivantes :
- Sec, sans lubrification
- Légèrement lubrifié
- Complètement lubrifié
- Étude de l'effet de la lubrification sur
- La charge du palier
- La vitesse d'arbre
- La température de fonctionnement
- Établir la relation entre le couple de frottement et
- La charge du palier
- La température de fonctionnement
- Le type de Lubrifiant
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ÉTUDE DU FROTTEMENT DANS UN PALIER LISSE RADIAL
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination du coefficient de frottement entre deux surfaces de palier dans les conditions suivantes :
- Sec, sans lubrification
- Légèrement lubrifié
- Complètement lubrifié
- Étude de l'effet de la lubrification sur
- La charge du coussinet
- La vitesse d'arbre
- La température de fonctionnement
- Établir la relation entre le couple de frottement et
- La charge du coussinet
- La température de fonctionnement
- Le type de Lubrifiant
Spécifications techniques requises:
- Arbre en acier Diam. 40mm entrainé par un moteur dont la vitesse peut être contrôlé par potentiomètre
- Un tachymètre électronique mesurera la vitesse de l'arbre, vitesse maximum de l'arbre: 1500 tr/min
- Le logement du coussinet sera équipé d'un thermomètre, d'un lubrificateur à compte goutte et d'un couvercle à son extrémité pour retenir l'huile
- Le couple de frottement sera mesuré par un système de balancier à bras sur lequel on ajoute des poids
- Bras de levier avec rapport 4 : 1
- Paliers lisses ; diamètre extérieur 50mm, diamètre intérieur 40mm.
- Arbre de transmission : Acier, Diam. 40mm nominal
- Des coussinets de palier en bronze phosphoré, bronze fritté et PTFE imprégné seront fournis
- Lubrificateur goutte à goutte pour la lubrification du coussinet
- Bras de levier pour l'application du couple
- Charge au niveau du palier pouvant aller jusqu'à 650N.
- Jeu de poids : 10 x 0,1N ; 10 x 0,2N ; 1 x 1N ; 2 x 2N ; 1 x 5N ; 1 x 10N ; 2 x 20N ; 2 x 50N
- 2 crochets de poids
- 1 tampon de nettoyage
- 1 Câble d'alimentation
- 1 Thermomètre
- 1 Niveau à bulle
- 1 Jeu de clés hexagonales
- 1 burette d'huile
- Dimensions : env 560 x 480 x 1000 mm
- Manuel d'utilisation et de travaux pratiques
