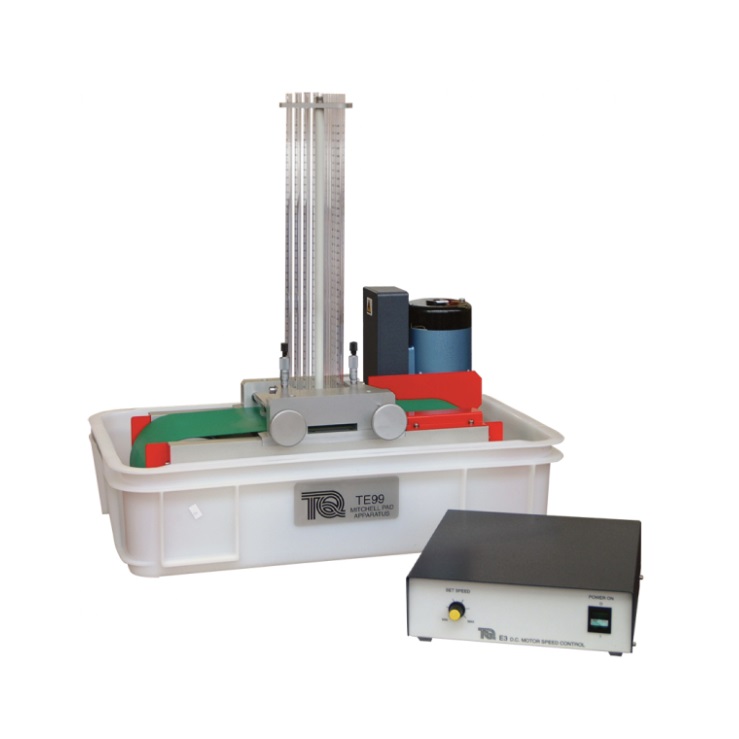

Banc didactique d'étude d'un patin à butée Michell - TE99
![matériel pédagogique : Banc didactique d'étude d'un patin à butée Michell](javascript:fenetreCent("/zoom.php?image=/image_produit/TE99.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude d'un patin à butée Michell de laboratoire permettant d'étudier les principales caractéristiques d'un patin glissant à butée Mitchell inclinable.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
Fourni avec manuel d'utilisation et de travaux pratiques
- Distributions de pression dans un palier lisse inclinable,
- Influence de vitesse de glissement et de la viscosité sur la distribution de pression dans le palier et comparaison avec les calculs basés sur l'équation de Reynold.
- Relation entre la pression et l'épaisseur du film au niveau du bord de fuite du patin.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ÉTUDE D'UN PATIN À BUTÉE MICHELL
Le banc devra permettre les exploitations pédagogiques suivantes:
- Distributions de pression dans un palier lisse inclinable,
- Influence de vitesse de glissement et de la viscosité sur la distribution de pression dans le palier et comparaison avec les calculs basés sur l'équation de Reynold.
- Relation entre la pression et l'épaisseur du film au niveau du bord de fuite du patin.
Spécifications techniques requises:
- Le banc devra permettre de déterminer la distribution de la pression au travers d'un film d'huile dans un patin à butée Michell à palier lisse inclinable.
- Le banc devra permettre de démontrer l'équation de Reynold pour un gradient de pression dans un film liquide.
- Plaque en aluminium montée au-dessus d'une courroie plate en boucle continue.
- La courroie trempera dans un réservoir d'huile pour fournir une alimentation continue en huile sous la plaque afin de crée un film d'huile pressurisé entre la plaque et la courroie.
- Un jeu de treize tubes gradués indiquera la pression d'huile au travers et le long du film sous la plaque.
- Un contrôleur à vitesse variable permettra de contrôler la vitesse du moteur qui entraine la courroie.
- Il sera possible de faire varier la vitesse de la courroie pour déterminer la relation entre la vitesse de glissement, la viscosité de l'huile et la distribution de pression.
- Deux arbres excentriques permettront de régler l'angle d'inclinaison de la plaque
- Des micromètres mesureront la position du bord d'attaque et du bord de fuite de la plaque.
- L'appareil sera fourni avec un récipient d'huile et un viscosimètre pour mesurer la viscosité de l'huile.
- Fourni avec manuel d'utilisation et de travaux pratiques
