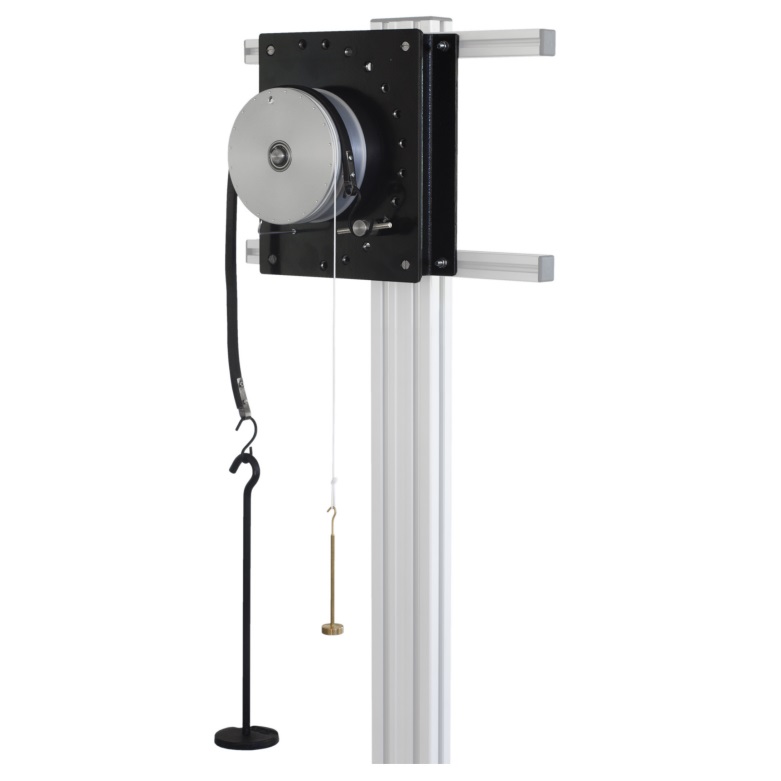

Appareil didactique d'étude du frottement de courroies - HFN9
![matériel pédagogique : Appareil didactique d'étude du frottement de courroies](javascript:fenetreCent("/zoom.php?image=/image_produit/HFN9.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude du frottement de courroies à fixation murale permettant de déterminer les lois de frottement de différentes courroies, la loi sur la tension des courroies, l'Influence de l'angle de recouvrement. Plusieurs courroies sont fournies de différentes formes : plate, ronde ou en V.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Etudier la relations entre les tensions des deux côtés de chacune des courroies
- Comparer les résultats obtenus pour les différentes courroies fournies : plate, ronde et en V
- Déterminer le coefficient de frottement entre la poulie et la courroie en fonction de la section de celle-ci
- Etudier l'influence de l'angle de recouvrement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DU FROTTEMENT DE COURROIE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etudier la relations entre les tensions des deux côtés de chacune des courroies
- Comparer les résultats obtenus pour les différentes courroies fournies : plate, ronde et en V
- Déterminer le coefficient de frottement entre la poulie et la courroie en fonction de la section de celle-ci
- Etudier l'influence de l'angle de recouvrement
Spécifications techniques requises:
Appareil autonome à monter au mur afin de déterminer les lois du frottement pour différentes courroies.
- Une grande poulie avec des rainures pour mettre en place les différentes courroies fournies
- Plusieurs courroies sont fournies de différentes formes : plate, ronde ou en V à 40°.
- Diamètre effectif de la rainure : 150 mm
- Rainures de synchronisation de la poulie à intervalles de 18°.
- Angles d'enroulement de courroie à 15° d'intervalle
- Verrouillage de sécurité pour arrêter la rotation de la poulie
- Deux supports de poids
- Jeu de poids calibré 4 x 0.1N; 3 x 0.2N; 1 x 1N; 2 x 2N; 1 x 5N; 2 x 10N; 4 x 20N; 4 x 50N
- Position angulaire de l'extrémité de la courroie indiquée à l'aide de graduations
- Chronomètre
- Dimensions : 230 x 150 x 280 mm,
- Manuel d'utilisation et de travaux pratiques en français
