Appareil didactique d'étude du frottement d'un embrayage - HFN3

matériel pédagogique : Appareil didactique d'étude du frottement d'un embrayage
Agrandir image

Description

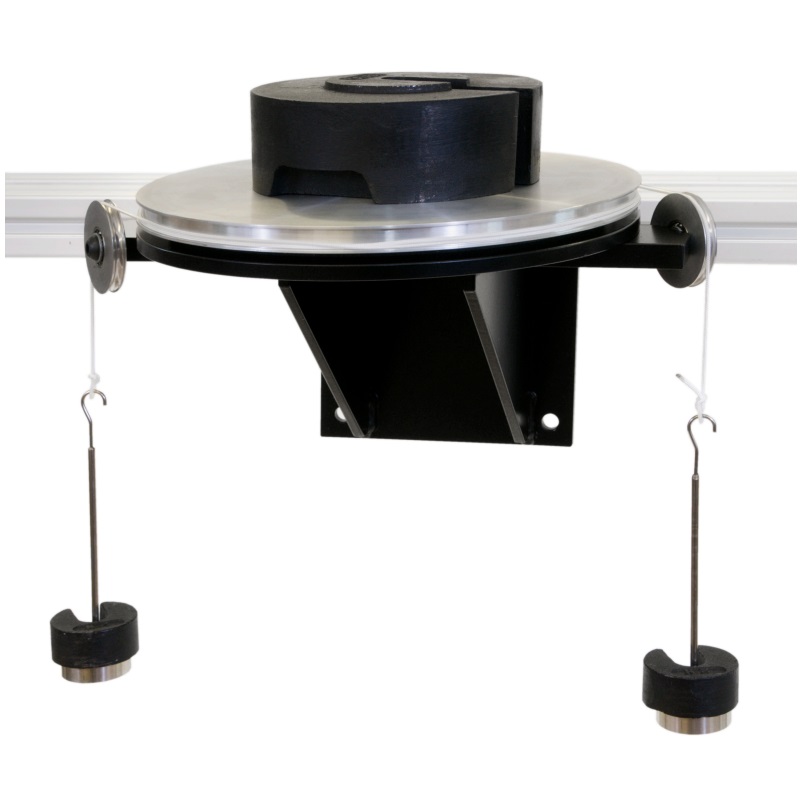

Appareil didactique d'étude du frottement d'un embrayage à fixation murale composé d'un disque stationnaire avec des bagues de frottement (3) et d'un disque supérieur en contact direct avec ce dernier. Le système permet de déterminer le coefficient de frottement d'un matériau de type garniture de frein et de démontrer que le couple minimum pour maintenir la rotation est proportionnel à la charge axiale et au diamètre de la bague de frottement.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Déterminer le coefficient de frottement du matériau du disque
- Montrer que le couple minimal pour maintenir la rotation est proportionnel à la charge axiale et au diamètre de la bague de frottement
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

APPAREIL D'ETUDE DU FROTTEMENT D'UN EMBRAYAGE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Déterminer le coefficient de frottement du matériau du disque
- Montrer que le couple minimal pour maintenir la rotation est proportionnel à la charge axiale et au diamètre de la bague de frottement

Spécifications techniques requises:
- L'appareil devra permettre de déterminer le coefficient de frottement et le couple minimum permettant de maintenir la rotation du disque d'embrayage.
- Appareil à fixer au un mur devant comprendre un disque horizontal stationnaire inférieur fixé à un support de fixation mural robuste.
- Disque horizontal en alliage d'aluminium situé au dessus du disque stationnaire dont l'arbre sera guidé en rotation par un roulement à billes.
- Le disque sera équipé de goupilles pour recevoir des bagues de frottement interchangeables de diamètre extérieur 100, 200 et 300 mm qui seront intercalées entre le disque supérieur et le disque inférieur.
- La pression de contact sur le disque supérieur pourra peut être augmentée en ajoutant des poids
- Un système à deux cordelettes et deux poulies avec accroches poids permettra d'appliquer une torsion pure sur disque supérieur
- Un jeu de poids calibrés sera fourni afin de permettre de modifier la force d'application et également de modifier le couple appliqué.
- Dimension: env 330 x 270 x 200 mm
- Manuel d'utilisation et de travaux pratiques
