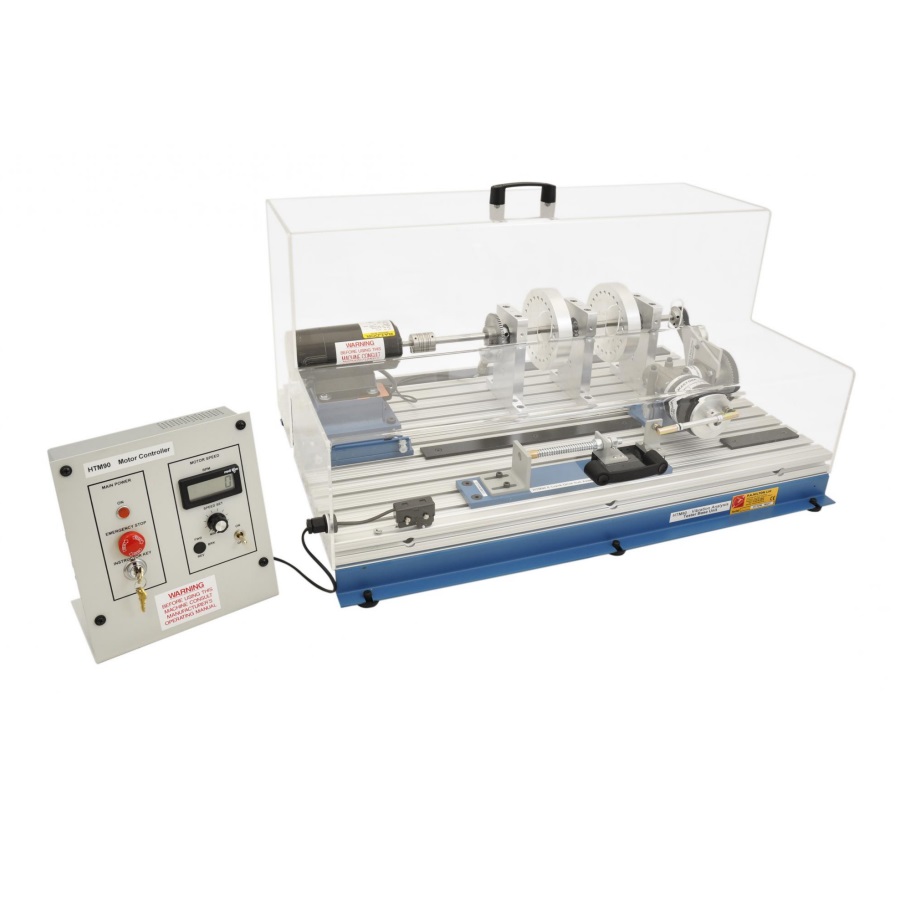

Système didactique de diagnostic de machines tournantes - HTM90
![matériel pédagogique : Système didactique de diagnostic de machines tournantes](javascript:fenetreCent("/zoom.php?image=/image_produit/HTM90.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil de base du système didactique de diagnostic des machines utilisé pour simuler certains types d'endommagements et étudier leurs effets sur le spectre vibratoire. L'appareil permet d'effectuer des mesures de vibration, de vitesse et d'accélération dans une gamme de fréquence/temps. Des expériences sur l'équilibrage des rotors et l'alignement des arbres peuvent également être réalisées.
La base en profilés aluminium permet de monter et d'ajuster rapidement et précisément les différents composants du système (embrayage, paliers et arbres avec rotors). Un contrôleur de vitesse et un tachymètre sont Fourni pour contrôler et afficher la vitesse du moteur. La puissance est également affichée. Un carter de protection transparent protège l'utilisateur des parties en mouvements.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Visualisation du phénomène de résonance et de son effet sur deux différentes longueurs de ressort.
- Comparaison de la sévérité vibratoire à différentes vitesses de rotation
- Comparaison de la sévérité vibratoire à différentes amplitudes de déplacement
- Comparaison de la vitesse de vibration et du déplacement pour différents valeurs de déséquilibrage moteur.
- Comparaison de la sévérité vibratoire pour différentes valeurs de défaut d'alignement moteur.
- Comparaison la sévérité vibratoire lorsque l'on serre ou desserre un support de palier.
- Comparaison la sévérité vibratoire lorsque l'on serre ou desserre le moteur.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
SYSTÈME DE DIAGNOSTIC DE MACHINES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Visualisation du phénomène de résonance et de son effet sur deux différentes longueurs de ressort.
- Comparaison de la sévérité vibratoire à différentes vitesses de rotation
- Comparaison de la sévérité vibratoire à différentes amplitudes de déplacement
- Comparaison de la vitesse de vibration et du déplacement pour différents valeurs de déséquilibrage moteur.
- Comparaison de la sévérité vibratoire pour différentes valeurs de défaut d'alignement moteur.
- Comparaison la sévérité vibratoire lorsque l'on serre ou desserre un support de palier.
- Comparaison la sévérité vibratoire lorsque l'on serre ou desserre le moteur.
Spécifications techniques requises:
- Banc de table permettant d'effectuer des diagnostics sur les machines tournantes par analyse vibratoire
- Plaque de base rigide en acier avec 6 pieds antivibratoires et éléments en profilés aluminium pour un montage rapide et facile des composants
- Moteur CC, contrôlé électroniquement avec affichage de la vitesse LCD sur console déportée. Vitesse du moteur électrique: env 3450 tr/min à vide
- Capteur (pour la mesure de la vitesse)
- 2 rotors: Ø150mm avec des masses d'équilibrage interchangeables
- 3 corps de palier : les roulements à billes peuvent être échangés
- 2 arbres: 1x court, 1x long
- Accouplement et arbre principal
- Cales
- Kit de démonstration de la résonnance avec bandes magnétiques
- Bouton d'arrêt d'urgence et clé de vérouillage professeur
- Garde corps de sécurité en polycarbonate avec microcontacteur
- Alimentation électrique: 230 V - 50Hz
- Module d'Instrumentation:
- Capteur d'accélération
- Gamme de fréquences : 1-10kHz
- Alimenté par 4 piles de type AAA
- Logiciel fonctionnant sous Windows
- Précision +/-5 % +2 caractères
- Afficheur à cristaux liquides de 18 mm à 4 caractères
- Prise jack pour casque
- Taux d'échantillonnage RMS, (env) 1 Hz
- Mallette de transport
- Aimant pour fixer l'accéléromètre
- Support de sonde avec extrémité (cône et bille)
- Logiciel sous Windows
- Tous les câbles et les connecteurs nécessaires
- De nombreux modules complémentaires devront être disponible en option
- Manuel d'utilisation et de travaux pratiques
