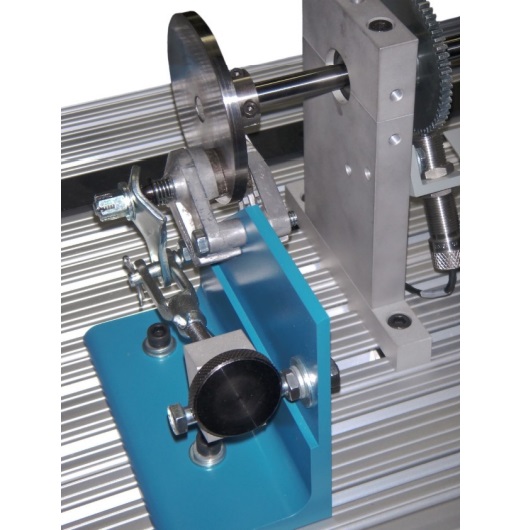

Module didactique de charge et de freinage - HTM90D

matériel pédagogique : Module didactique de charge et de freinage
Agrandir image

Description

Module didactique de charge et de freinage à fixer sur la base HTM90 permettant de simuler un système sous charge afin que les étudiants puissent observer les effets de vibrations. Le module génère des vibrations en fonction du couple.
Le module est composé d'un frein et d'une unité de contrôle électrique. Le couple de freinage peut être réglé de manière précise sur l'unité de contrôle. La puissance est mesurée et affichée numériquement. Le frein est basé sur un système d'entrainement par courroie avec un arbre libre avec deux gammes de couple et de vitesse. L'énergie est convertie par le frein en chaleur et est dissipée à l'air ambiant par un ventilateur. Le frein peut être monté rapidement et avec précision sur les rails de la base.

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Visualiser l'effet sur un arbre de l'application d'une force de freinage.
- Affectation des vibrations du système lorsque l'on applique une charge.
- Modification du comportement vibratoire lorsqu'une charge est appliquée aux différents modules optionnels.
- Analyse de la réaction du moteur lorsqu'il est sous charge du fait de frottements supplémentaires dans le système.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MODULE DE CHARGE ET DE FREINAGE

Le banc devra permettre de réaliser les travaux pratiques suivants:
- Visualiser l'effet sur un arbre de l'application d'une force de freinage.
- Affectation des vibrations du système lorsque l'on applique une charge.
- Modification du comportement vibratoire lorsqu'une charge est appliquée aux différents modules optionnels.
- Analyse de la réaction du moteur lorsqu'il est sous charge du fait de frottements supplémentaires dans le système.

Spécifications techniques requises:
- Module de freinage et de charge pour le système de diagnostic de machines
- Création de vibrations en fonction du couple et de la résistance
- Couple de freinage réglable à partir d'une molette
- Disque de freinage
- Patin de freinage
- Boite de rangement
- Accessoires de fixation
- Dimensions l x w x h : env 350 x 100 x 200 mm - Poids : env. 2 kg
- Fourni avec manuel d'utilisation avec travaux pratiques
