Module didactique d'etude des vibrations libres d'un système poutre - ressort - TM167

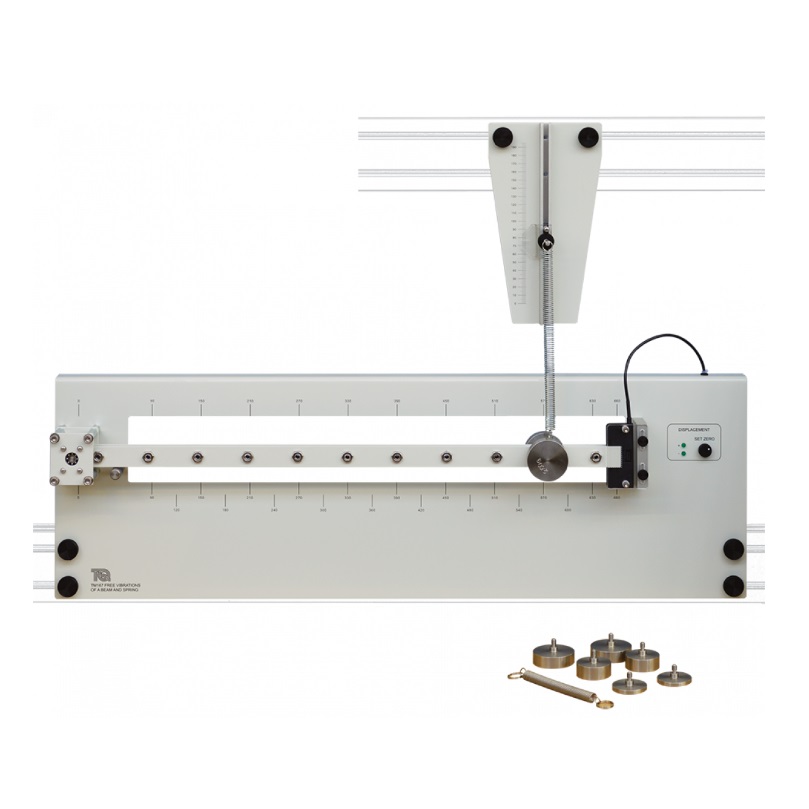

![matériel pédagogique : Module didactique d'etude des vibrations libres d'un système poutre - ressort](javascript:fenetreCent("/zoom.php?image=/image_produit/TM167.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Ce système didactique permet de mettre en évidence les mouvements oscillatoires d'une poutre rigide, articulée d'un coté et suspendue à un ressort de l'autre.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Allongement de ressort et force (raideur d'un ressort) et loi de Hooke
- Différence de phase entre le déplacement et ses dérivés
- Fréquence d'oscillation et variation du moment d'inertie en variant la valeur de la masse
- Fréquence d'oscillation et raideur du ressort
- Fréquence d'oscillation et variation du moment d'inertie en variant la position de la masse
- Amortissement d'oscillation et coefficient d'amortissement (avec kit d'amortissement optionnel)
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DES VIBRATIONS LIBRES D'UN SYSTÈME POUTRE - RESSORT
Permet de mettre en évidence les mouvements oscillatoires d'une poutre rigide, articulée d'un coté et suspendue à un ressort de l'autre.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Allongement de ressort et force (raideur d'un ressort) et loi de Hooke
- Différence de phase entre le déplacement et ses dérivés
- Fréquence d'oscillation et variation du moment d'inertie en variant la valeur de la masse
- Fréquence d'oscillation et raideur du ressort
- Fréquence d'oscillation et variation du moment d'inertie en variant la position de la masse
- Amortissement d'oscillation et coefficient d'amortissement (avec kit d'amortissement optionnel)
Spécifications techniques requises:
- Poutre métallique rigide articulée à l'aide de roulements auto alignés
- Échelle de mesure intégrée
- Position d'application du ressort et des masses sur la poutre variable : 10 positions repérées
- Capteur de déplacement sans contact
- Fonctionne avec un système d'acquisition de données permettant l'affichage en temps réels des courbes représentatives de l'amplitude du déplacement en fonction du temps
- 2 ressorts de différente raideur
- Possibilité d'ajouter un kit d'amortissement optionnel
- 2 Jeux de masses de chacun 50 g, 100 g, 150 g, 200 g et 250 g
- Câble analogique pour raccordement vers le système d'acquisition de données optionnel
- Dimensions:
- Panneau arrière : env 270 mm de haut x 850 mm de large x 270 mm de profondeur
- Support de ressort : env 245 mm de haut x 140 mm de large x 50 mm de profondeur
- Manuel d'utilisation et de travaux pratiques
