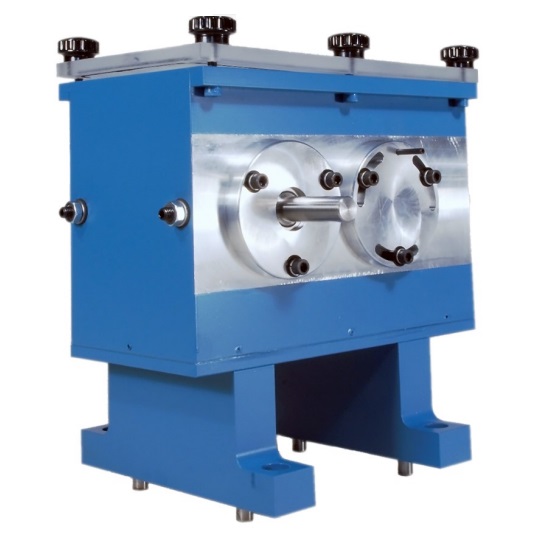

Module d'identification de l'endommagement des engrenages - HTM90H
![matériel pédagogique : Module d'identification de l'endommagement des engrenages](javascript:fenetreCent("/zoom.php?image=/image_produit/HTM90H.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module didactique permettant d'étudier les phénomènes vibratoires dans les trains d'engrenages.
Permet d'observer le comportement d'un train d'engrenages à différentes vitesses et charges.
Le module HTM90H se fixe sur l'unité de base HTM90 et est utilisé pour étudier le comportement d'engrenages endommagés et l'influence de la lubrification sur le comportement vibratoire.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Identification de l'endommagement des engrenages à partir du comportement vibratoire
- Influence du type d'engrenage, c'est-à-dire à roue dentée droite ou hélicoïdale
- Influence de la lubrification sur les roues engrenées
- Bases sur la mesure de vibrations d'arbres et de paliers
- Distances d'arbre réglables pour étudier l'alignement des engrenages et le jeu entre les dents.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'IDENTIFICATION DE L'ENDOMMAGEMENT DES ENGRENAGES
Le banc devra permettre de réaliser les travaux pratiques suivants:
- Identification de l'endommagement des engrenages à partir du comportement vibratoire
- Influence du type d'engrenage, c'est-à-dire à roue dentée droite ou hélicoïdale
- Influence de la lubrification sur les roues engrenées
- Bases sur la mesure de vibrations d'arbres et de paliers
- Distances d'arbre réglables pour étudier l'alignement des engrenages et le jeu entre les dents.
Spécifications techniques requises:
- Jeux d'engrenages à dentures droites et hélicoïdales pour système de diagnostic de machines
- Engrenages endommagés pour les deux types d'engrenages provoquant des vibrations additionnelles
- Entre axe réglable, influence du jeu entre les dents sur les vibrations induites
- Boitier étanche avec trous pour capteur pour permettre d'effectuer des essais avec différents lubrifiants.
- Couvercle du boitier d'engrenage transparent
- Distances réglables au sein du module de base - permettant d'être testé avec différents arbres.
- Jeu d'engrenages droits endommagés
- Jeu d'engrenages droits non endommagés
- Jeu d'engrenages hélicoïdaux endommagé
- Jeu d'engrenages hélicoïdaux non endommagé
- Éléments de fixation
- Dimensions : environ 350 x 200 x 200 mm
- Fourni avec manuel d'utilisation avec travaux pratiques en français
