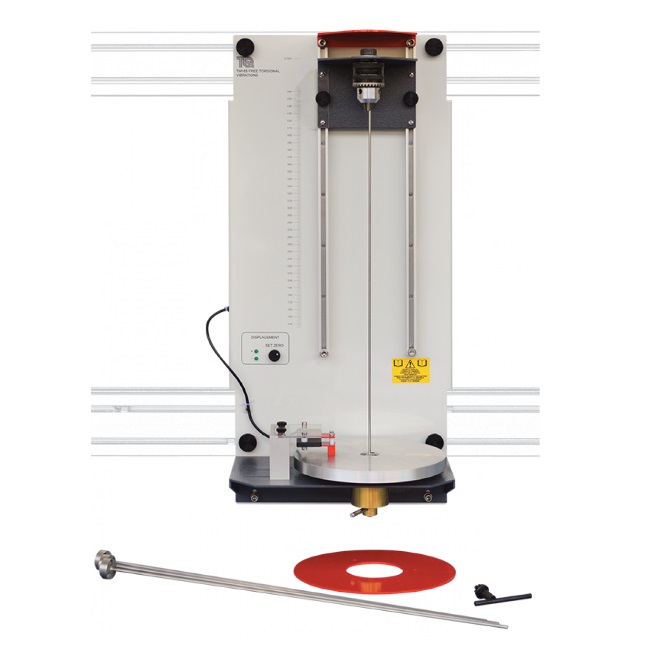

Module d'étude des vibrations libres en torsion - TM165
![matériel pédagogique : Module d'étude des vibrations libres en torsion](javascript:fenetreCent("/zoom.php?image=/image_produit/TM165.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module expérimental permettant aux étudiants d'étudier le mouvement oscillatoire d'un disque fixé à l'extrémité d'une barre sollicitée en torsion.
Ce module didactique fait partie d'une gamme d'équipements dédiée à l'étude des vibrations libres dans des systèmes simples 'à un degré de liberté'.vibrations libres dans des systèmes simples 'à un degré de liberté'.
Il permet de familiariser les étudiants aux notions telles que :
? Le mouvement harmonique simple
? La fréquence d'oscillation
? Le module de cisaillement (G)
? Le moment d'inertie
? Le moment d'inertie polaire
? La différence de phase entre le déplacement et ses dérivés
Ce module expérimental vient se monter sur le portique d'essai (TM160).
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Influence du diamètre de la barre de torsion sur la fréquence d'oscillation
- Influence de la longueur de la barre de torsion sur la fréquence d'oscillation
- Inertie et fréquence d'oscillation
- Différence de phase entre le déplacement et ses dérivés
- Oscillations de torsion amorties (avec kit d'amortissement optionnel)
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DES VIBRATIONS LIBRES EN TORSION
Le banc devra permettre les exploitations pédagogiques suivantes:
- Influence du diamètre de la barre de torsion sur la fréquence d'oscillation
- Influence de la longueur de la barre de torsion sur la fréquence d'oscillation
- Inertie et fréquence d'oscillation
- Différence de phase entre le déplacement et ses dérivés
- Oscillations de torsion amorties (avec kit d'amortissement optionnel)
Spécifications techniques requises:
- Plaque de montage verticale équipée d'une échelle de mesure graduée pour montage sur portique optionnel
- Chariot supportant un mandrin pouvant se déplacer verticalement à l'aide de 2 guides verticaux
- Douille de maintien au niveau du rotor
- Capteur de déplacement sans contact
- 4 barres de torsion de différents diamètres.
- 2 disques d'inertie
- Clé hexagonale
- Prise de raccordement pour système d'acquisition de données permettant la visualisation en temps réel de l'amplitude des oscillations en fonction du temps.
- Dimensions du pendule bifilaire assemblé: 650 (h) x 310 (l) x 270 (p) mm
- Manuel d'utilisation et de travaux pratiques en Français
