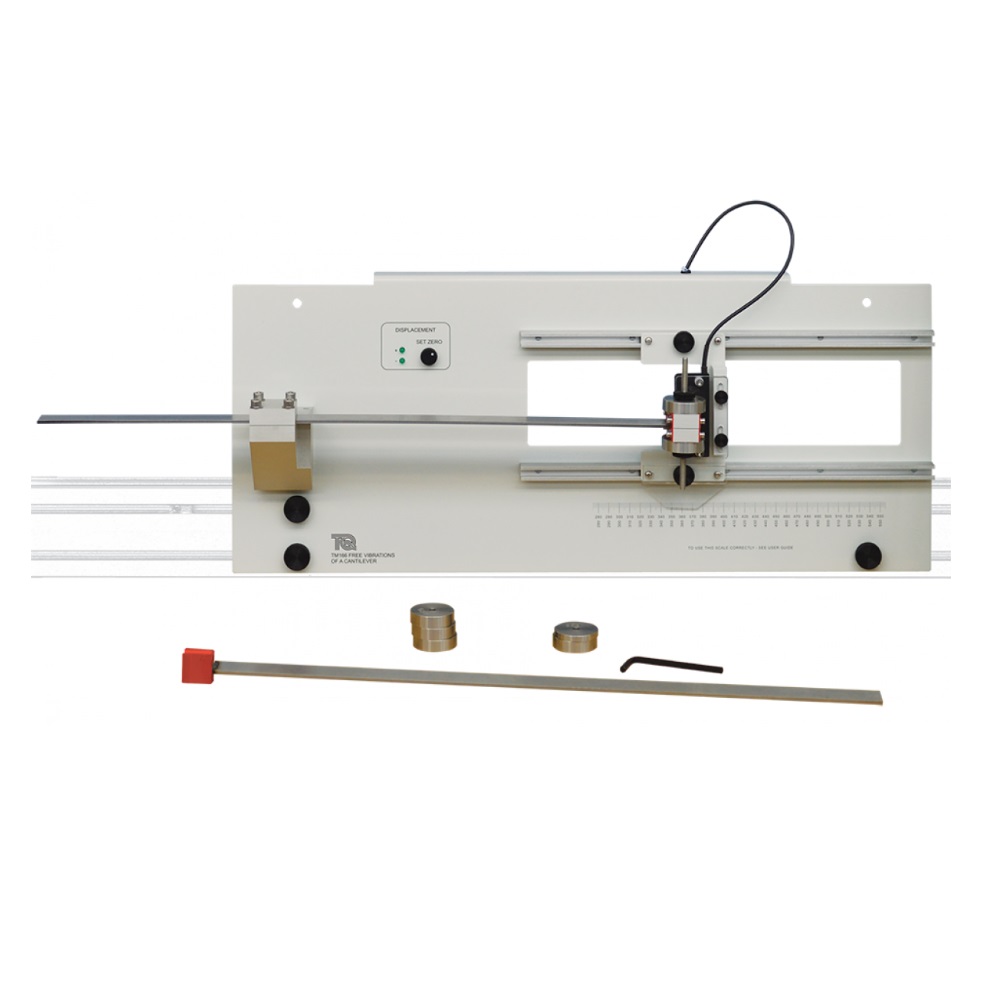

Module d'étude des vibrations libres d'une poutre cantilever - TM166
![matériel pédagogique : Module d'étude des vibrations libres d'une poutre cantilever](javascript:fenetreCent("/zoom.php?image=/image_produit/TM166.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Ce module expérimental extrêmement visuel est une excellente illustration des oscillations qui peuvent se produire dans les structures réelles telles que les ailes d'avion.
Il permet aux étudiants d'utiliser la théorie et l'approximation de Rayleigh pour calculer la fréquence d'oscillation d'une poutre cantilever soumise à une vibration en flexion.
Ce module didactique fait partie d'une gamme d'équipements dédiée à l'étude des vibrations libres dans des systèmes simples 'à un degré de liberté'.vibrations libres dans des systèmes simples 'à un degré de liberté'.
Il permet de familiariser les étudiants aux notions telles que :
? Le mouvement harmonique simple
? La raideur d'une poutre
? La méthode de Rayleigh
? La méthode de Dunkerley
? Le moment d'inertie
? La différence de phase entre le déplacement et ses dérivés
Ce module expérimental vient se monter sur le portique d'essai (TM160).
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Prédiction de la fréquence d'oscillation en utilisant la méthode de Rayleigh et la méthode simplifiée en supposant que la poutre est 'légère'
- Différence de phase entre le déplacement et ses dérivés
- Influence de la longueur de la poutre cantilever horizontale sur la fréquence d'oscillation
- L'utilisation de la méthode de Dunkerley pour prédire la fréquence de la 'poutre seule'
- Comparaison d'une poutre cantilever verticale et horizontale
- Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DES VIBRATIONS LIBRES D'UNE POUTRE CANTILEVER
Le banc devra permettre les exploitations pédagogiques suivantes:
- Prédiction de la fréquence d'oscillation en utilisant la méthode de Rayleigh et la méthode simplifiée en supposant que la poutre est 'légère'
- Différence de phase entre le déplacement et ses dérivés
- Influence de la longueur de la poutre cantilever horizontale sur la fréquence d'oscillation
- L'utilisation de la méthode de Dunkerley pour prédire la fréquence de la 'poutre seule'
- Comparaison d'une poutre cantilever verticale et horizontale
Spécifications techniques requises:
- Plaque de montage verticale équipée d'une échelle de mesure graduée pour montage sur portique optionnel
- Chariot de guidage pouvant se déplacer verticalement ou horizontalement à l'aide de 2 guides
- Poutre cantilever simple
- Poutre de cantilever chargée
- Système de fixation permettant de réaliser l'encastrement de la poutre
- Possibilité de monter la poutre cantilever en position verticale et horizontale
- Capteur de déplacement sans contact
- Masses pour poutre : 2 x 50 g et 6 x 100 g
- Clé hexagonale
- Prise de raccordement pour système d'acquisition de données permettant la visualisation en temps réel de l'amplitude des oscillations en fonction du temps.
- Dimensions du pendule bifilaire assemblé: 280 (h) x 670 (l) x 130 (p) mm
- Manuel d'utilisation et de travaux pratiques en Français
