Module didactique d'étude de la vibration dans un ventilateur - HTM90F
![matériel pédagogique : Module didactique d'étude de la vibration dans un ventilateur](javascript:fenetreCent("/zoom.php?image=/image_produit/HTM90F.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module didactique permettant d'étudier les conditions de vibration des ventilateurs.
Les mesures de vibrations des ventilateurs et des soufflantes jouent un grand rôle dans la surveillance de leur fonctionnement. En plus des signaux habituels provenant des paliers et des balourds, on peut mesurer les vibrations induites par les pales des ventilateurs. Les vibrations sont provoquées par des champs d'écoulement hétérogènes.
Le module induit magnétiquement les vibrations. Trois rotors de ventilateur avec différents nombres de pales peuvent être étudiés. Une plaque de protection recouvre les ventilateurs en rotation. Un volant d'inertie monté de manière oblique permet d'étudier l'effet gyroscopique.
Le module se monte sur l'unité de base HTM90 ou peut être entraîné via le module à courroie d'entraînement HTM90G.
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Introduction aux méthodes de mesure vibratoires sur les systèmes de machines tournants
- Mesure de vibration sur les ventilateurs
- Mesure de la fréquence de passage de lame selon le type de ventilateur
- Identification de la vibration induite par les lames à partir du spectre vibratoire
- Effet du déséquilibre dynamique sur le ventilateur
- Effet de la longueur de l'arbre sur les vibrations
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DE LA VIBRATION DANS UN VENTILATEUR
Le banc devra permettre de réaliser les travaux pratiques suivants:
- Introduction aux méthodes de mesure vibratoires sur les systèmes de machines tournants
- Mesure de vibration sur les ventilateurs
- Mesure de la fréquence de la pale selon le type de ventilateur
- Identification de la vibration induite par les pales à partir du spectre vibratoire
- Effet du déséquilibre dynamique sur le ventilateur
- Effet de la longueur de l'arbre sur les vibrations
Spécifications techniques requises:

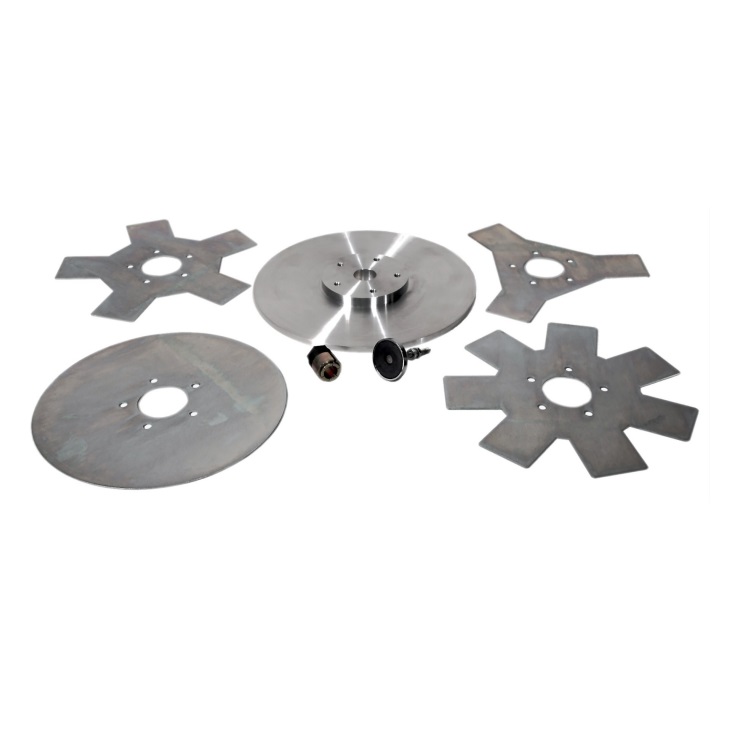

- Rotor de ventilateur en acier: 0/ 3 / 5 / 7 pales, diamètre 204mm monté à l'intérieur du plateau de fixation
- Rotor plein sans pale
- Plateau de montage: diamètre 220mm, aluminium
- Distance de l'aimant réglable / force magnétique pour indure des vibrations variables au niveau des pales du ventilateur
- Aimant et fixations réglables
- Elements de fixation
- Dimensions: env 350 x 100 x 200 mm
- Fourni avec manuel d'utilisation avec travaux pratiques
