Banc didactique d'étude des régulateurs centrifuges - TM1027

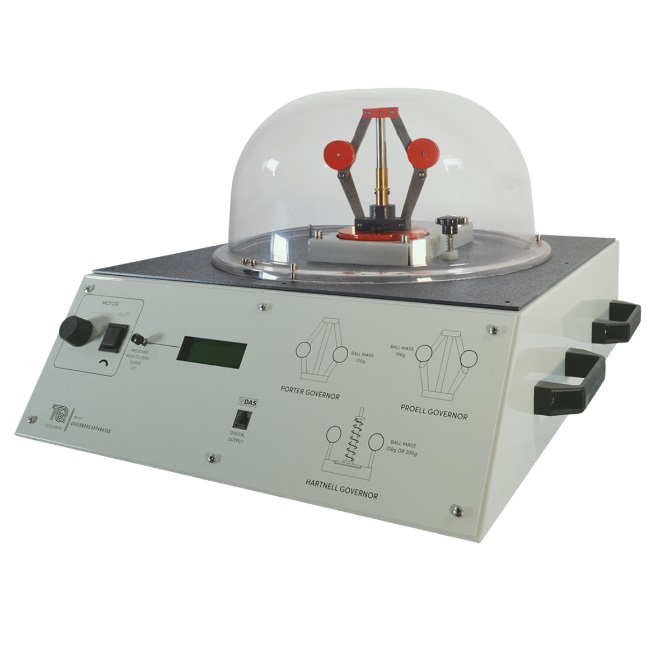

matériel pédagogique : Banc didactique d'étude des régulateurs centrifuges
Agrandir image

Description

Banc didactique d'étude des régulateurs centrifuges de laboratoire permettant d'étudier trois types de régulateurs centrifuges interchangeables (Porter, Hartnell et Proell) et de montrer les effets de la vitesse, de la masse et de la géométrie sur le comportement du régulateur centrifuge.
Fourni avec manuel d'exploitation pédagogique complet

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination des courbes caractéristiques de la vitesse de rotation en fonction de la position du manchon en fonction
- Comparaison des différents types de régulateurs en termes de sensibilité, stabilité, et effort.
- Sur les régulateurs de Porter et Proell, étude des effets de la variation de la masse du manchon
- Sur le régulateur de Hartnell, étude des effets de la variation :
- De la longueur du bras
- De la raideur du ressort
- De la compression initiale du ressort
- De la masse tournante
- Démonstration des conditions qui font que le régulateur devient instable (pour le régulateur Hartnell)
Fourni avec manuel d'exploitation pédagogique complet

Spécifications pour appel d'offres

APPAREIL D'ÉTUDE DES RÉGULATEURS CENTRIFUGES

Appareil devant permettre de montrer le fonctionnement de différents régulateurs de type Hartnell, Porter et Proell

Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination des courbes caractéristiques de la vitesse de rotation en fonction de la position du manchon en fonction
- Comparaison des différents types de régulateurs en termes de sensibilité, stabilité, et effort.
- Sur les régulateurs de Porter et Proell, étude des effets de la variation de la masse du manchon
- Sur le régulateur de Hartnell, étude des effets de la variation :
- De la longueur du bras
- De la raideur du ressort
- De la compression initiale du ressort
- De la masse tournante
- Démonstration des conditions qui font que le régulateur devient instable (pour le régulateur Hartnell)

Spécifications techniques requises:
- Banc de table monté sur support rigide en tôle peinte avec poignées de levage supportant un mécanisme tournant.
- Moteur avec courroie entraînant en rotation un régulateur centrifuge.
- Une unité de commande de vitesse intégrée à la base pour contrôler la vitesse du moteur.
- Afficheur numérique de la vitesse de rotation et du déplacement du manchon du régulateur
- Chaque régulateur utilisera des masses en mouvement de rotation et des leviers pour soulever un manchon coulissant contre l'action de gravité ou d'un ressort.
- Un capteur mesurera la position des manchons lorsqu'ils s'élèvent.
- Les manchons coulissants des régulateurs de Porter et de Proell seront équipés de petits réservoirs conçus pour recevoir des billes d'aciers, afin de faire varier le poids du manchon.
- La raideur et la compression du ressort du régulateur Hartnell seront variables. Le rayon de giration des masses tournantes, ainsi que le poids de ces dernières seront également modifiable.
- Caractéristiques des régulateurs :
- Porter et Proell : Poids d'une masse : 200 g, Poids du manchon à vide : 300 g
- Hartnell : Poids d'une masse : 200 ou 300 g, Poids du manchon à vide : 150 g
- Ressort raide : long 102 mm, k = 2.07 N/mm
- Ressort souple : long 102 mm, k = 1.2 N/mm
- Dôme transparent avec contacteur de sécurité.
- L'équipement pourra fonctionner avec un système d'acquisition de données informatique en option.
- Manuel d'utilisation et de travaux pratiques
