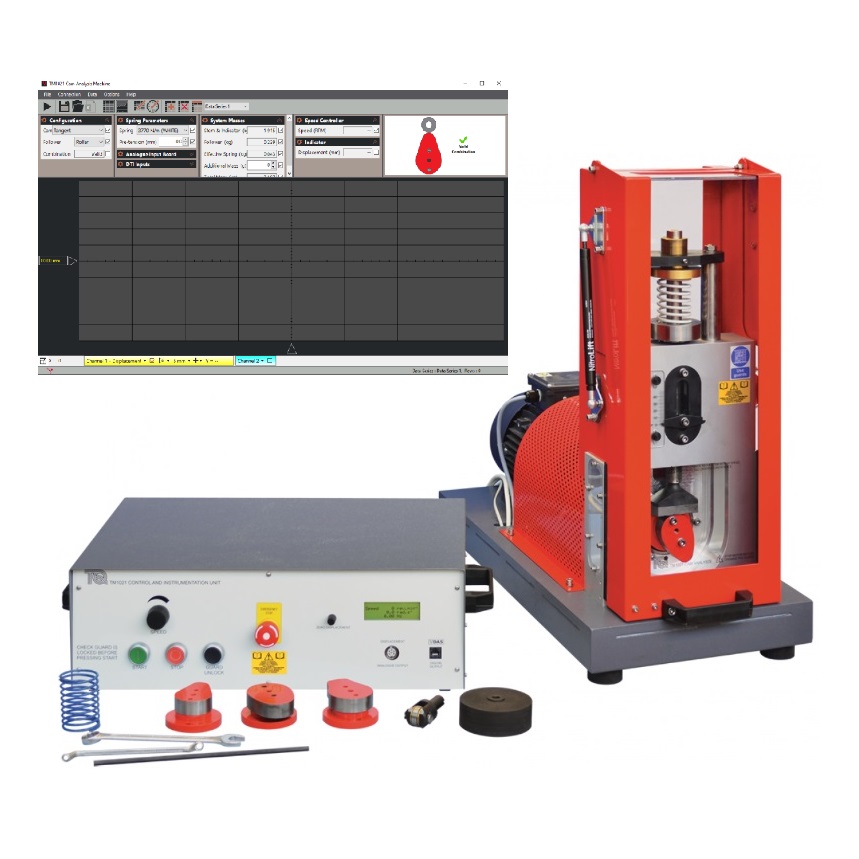

Banc didactique d'étude d'un mécanisme à came - TM1021V
![matériel pédagogique : Banc didactique d'étude d'un mécanisme à came](javascript:fenetreCent("/zoom.php?image=/image_produit/TM1021V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude d'un mécanisme à came de laboratoire permettant d'étudier le comportement dynamique de différentes cames et poussoirs. Prédiction de la remontée du poussoir en analysant les tracés à partir d'un système d'acquisition de données en dynamique et déduction des vitesses et des accélérations du poussoir. Permet clairement de montrer que le poussoir rebondit. Appareil cratérisé avec contacteur de sécurité.
Fourni avec manuel d'exploitation pédagogique complet
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Comparaison des résultats expérimentaux avec la théorie concernant les profils de déplacement de poussoir, d'accélération et de vitesse.
- Détermination des vitesses de rebond pour différentes combinaisons de cames et de poussoirs et comparaison avec les vitesses prédites à partir de la théorie simplifiée.
- Évaluation de l'influence sur la vitesse de rebond du taux de compression, de la pré-charge et de la charge appliqués sur le poussoir
- Fourni avec manuel d'exploitation pédagogique complet
Spécifications pour appel d'offres
BANC D'ETUDE D'UN MECANISME A CAME
Le banc devra permettre les exploitations pédagogiques suivantes:
- Comparaison des résultats expérimentaux avec la théorie concernant les profils de déplacement de poussoir, d'accélération et de vitesse.
- Détermination des vitesses de rebond pour différentes combinaisons de cames et de poussoirs et comparaison avec les vitesses prédites à partir de la théorie simplifiée.
- Évaluation de l'influence sur la vitesse de rebond du taux de compression, de la pré-charge et de la charge appliqués sur le poussoir
Spécifications techniques requises:
- Banc de table monté sur support rigide avec 4 pieds
- Base en acier massif supportant l'ensemble de l'appareil
- Moteur à vitesse variable contrôlé à couple élevé accouplé à un arbre guidé par paliers auto-alignant
- Volant d'inertie afin de réduire les variations de vitesse lors des changements de couples durant le cycle de rotation de la came
- Ressort de compression vertical poussant un poussoir de came sur la face de la came.
- Possibilité d'ajouter différents poids (inclus) pour changer l'inertie du poussoir.
- Le matériel sera fourni avec une sélection de ressorts, poussoirs et cames.
- Des capteurs sur les arbres principal et vertical mesureront la position angulaire de la came et la position verticale du poussoir
- Un carter de protection fixe recouvrera l'arbre
- Un capot de protection à charnières avec verrouillages électromécaniques interdit l'accès aux utilisateurs
- Un boitier de contrôle et d'instrumentation à afficheur numérique devra permettre de modifier la vitesse du moteur, d'amplifier et conditionner les signaux des capteurs.
- Sortie Usb pour liaison à un système d'acquisition de données dynamique intégré au banc.
- Logiciel d'acquisition de données permettant entre autre :
- le tracé en temps réel du déplacement du poussoir en fonction de la rotation de la came
- le tracé en temps réel des deux premières dérivées du déplacement (vitesse et accélération)
- 5 masses de 400 g et 2 ressorts
- Cames :2 convexes (deux différentes formes), 1 concave, 1 tangente
- Poussoirs :1 à galet, 1 à face plate
- Dimensions du banc hors console de mesure: env 360 x 750 x 720 mm
- Fourni avec manuel d'utilisation et de travaux pratiques
