Appareil didactique d'étude des vibrations libres et forcées - HVT12G
![matériel pédagogique : Appareil didactique d'étude des vibrations libres et forcées](javascript:fenetreCent("/zoom.php?image=/image_produit/HVT12G.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

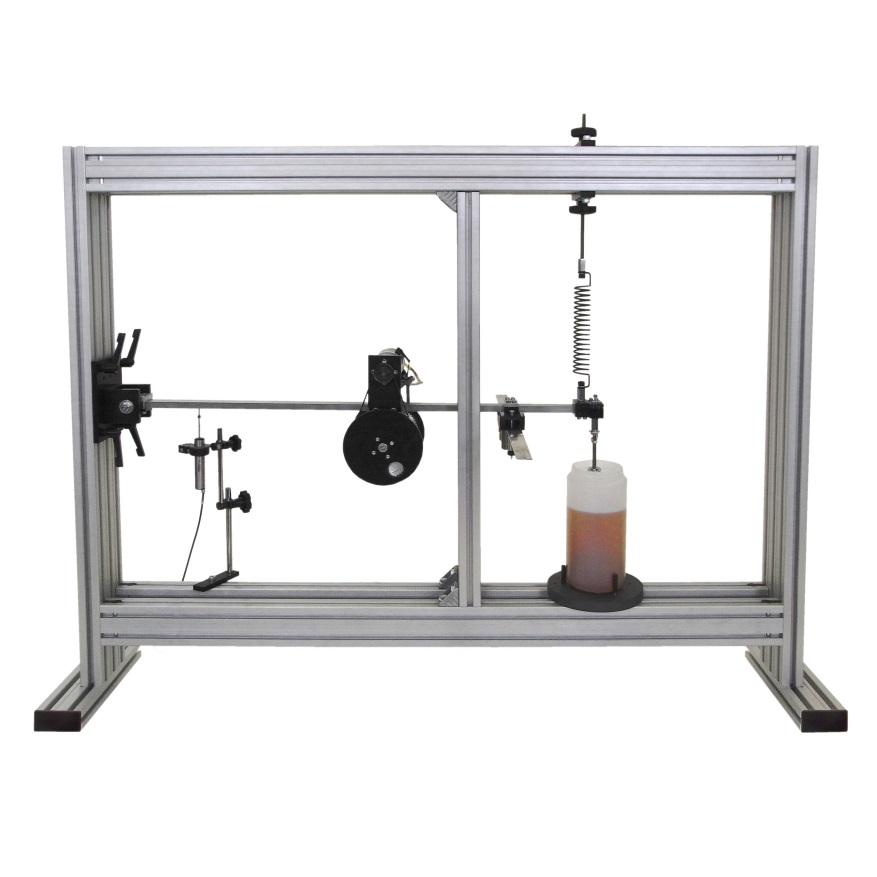

Appareil didactique expérimental à monter dans le Portique d'Etude des Vibrations HVT12f faisant partie de l'Appareil Universel d'Etude des Vibrations HVT12, L'appareil comprend une poutre acier en flexion montée sur une liaison pivot à l'une des ses extrémités et tenue par un ressort à son autre extrémité et permettant d'effectuer des études sur les vibrations libres et forcée d'un système poutre, masse, ressort.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Vibration libre et forcée d'un système poutre, masse, ressort
- Fréquence naturelle d'oscillation - Résonance - Système masse-ressort
- Amplitude des vibrations - Détermination de la période et du déphasage
- Excitation par masses déséquilibrées - Amortissement variable
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC D'ETUDE DES VIBRATIONS LIBRES ET FORCEES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Vibration libre et forcée d'un système poutre, masse, ressort
- Fréquence naturelle d'oscillation - Résonance - Système masse-ressort
- Amplitude des vibrations - Détermination de la période et du déphasage
- Excitation par masses déséquilibrées - Amortissement variable
Spécifications techniques requises:
- Doit comprendre une poutre en acier sur liaison pivot à une des ses extrémités et tenue par un ressort à son autre extrémité
- Poutre en acier de section rectangulaire de dimension : env 25,4mm ; hauteur : 12,7mm , longueur : 840 mm, env 2Kg
- Système pour appliquer un amortissement de la poutre
- Fréquence d'excitation enregistrée par un tachymètre et contrôlée par un régulateur de vitesse
- Déplacement de la poutre mesurée par un capteur LVDT monté sur un support déplaçable
- Jeu de poids étalonnés pour faire varier la masse en vibration.
- Connexion du capteur LVDT et du tachymètre à un système d'acquisition sur ordinateur
- Amortisseur dynamique constitué d'une poutre cantilever avec poids aux extrémités
- Raideur du ressort : 2.50N/mm
- 1 disque plein d'amortissement
- 2 disques d'amortissement avec des trous
- Fourni avec tous les outils et accessoires nécessaires pour son utilisation
- Manuel d'utilisation et de travaux pratiques
