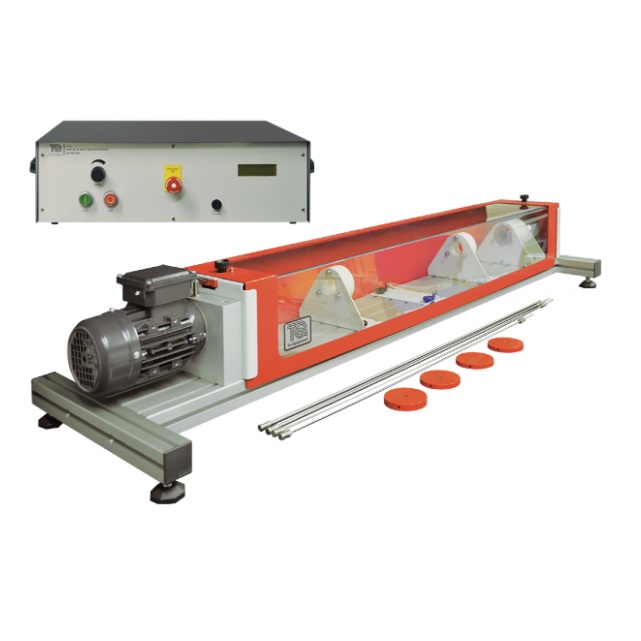

Appareil didactique d'étude de la vitesse critique des arbres en rotation - TM1001

matériel pédagogique : Appareil didactique d'étude de la vitesse critique des arbres en rotation
Agrandir image

Description

Appareil didactique d'étude de la vitesse critique des arbres en rotation de laboratoire, compact, permettant de démontrer les phénomènes de vitesses critiques sur les arbres en rotation.
Fourni avec manuel d'exploitation pédagogique complet

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Démonstration sur le phénomène de 'tourbillonnement' des arbres
- Effet de la longueur de l'arbre et du diamètre
- Effet des conditions aux extrémités (libre et fixe)
- Arbre chargé (une et deux masses)
- Chargement excentrique
Fourni avec manuel d'exploitation pédagogique complet

Spécifications pour appel d'offres

APPAREIL D'ETUDE DE LA VITESSE CRITIQUE DES ARBRES EN ROTATION

- Banc didactique devant permettre de démontrer les phénomènes de vitesses critiques d'arbres horizontaux en rotation dans différentes configurations de montage (conditions aux extrémités), chargé et déchargé.

Le banc devra permettre les exploitations pédagogiques suivantes:
- Démonstration sur le phénomène de 'tourbillonnement' des arbres
- Effet de la longueur de l'arbre et du diamètre
- Effet des conditions aux extrémités (libre et fixe)
- Arbre chargé (une et deux masses)
- Chargement excentrique

Spécifications techniques requises:
- Châssis rigide en aluminium supportant un moteur à vitesse variable entraînant de manière horizontale un arbre
- Guidage en rotation de l'arbre par deux roulements, l'un du coté de l'extrémité 'motrice' de l'arbre et l'autre du coté de l'extrémité 'libre' de l'arbre.
- Similairement à une poutre sur deux appuis simples, les deux roulements devront permettre un mouvement angulaire libre de l'arbre (condition aux extrémités libres).
- L'équipement sera également fourni avec des roulements supplémentaires qui restreidront le mouvement angulaire, de manière à avoir des extrémités fixes.
- Deux bagues en nylon mobiles permettront d'éviter que l'arbre ne 'tourbillonne' à une amplitude excessive.
- Une plaque mobile permettra de contrôler l'arbre, afin de pouvoir atteindre le deuxième mode de vitesse critique en rotation.
- Un capteur situé sur la partie motrice permettra de mesurer la vitesse de l'arbre en envoyant un signal à un boîtier de contrôle et d'instrumentation.
- Un carter de protection amovible avec contacteur magnétique de sécurité protègera l'arbre et n'autorisera la mise en route du moteur que si le carter est en position.
- Variateur intégré dans un boîtier séparé de contrôle et d'Instrumentation pour la commande à vitesse variable du moteur avec affichage de la vitesse de rotation de l'arbre.
- Commande externe 'trigger' pour un stroboscope.
- Le banc devra être fourni avec un jeu complet d'arbres en acier doux:
- 1 x 3 mm de diamètre x 750 mm
- 1 x 3 mm de diamètre x 900 mm
- 1 x 6 mm de diamètre x 900 mm
- 1 x 7 mm de diamètre x 900 mm (pour utilisation avec les mases)
- Jeu de masses: 2 x 300 g, 1 x 400 g, 1 x 300 g avec trou (poids excentrique)
- Manuel d'utilisation et de travaux pratiques
