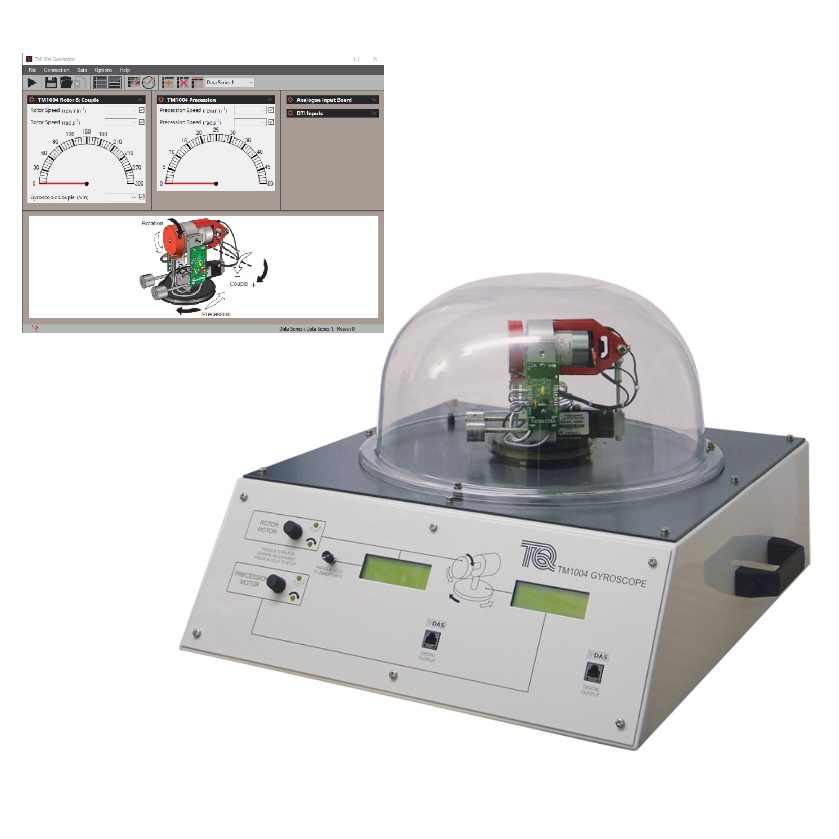

Appareil didactique d'étude d'un gyroscope - TM1004

matériel pédagogique : Appareil didactique d'étude d'un gyroscope
Agrandir image

Description

Appareil didactique de table permettant de démontrer la relation entre le couple gyroscopique et les vitesses du rotor et de précession.
Fourni avec manuel d'exploitation pédagogique complet

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Direction du couple gyroscopique (en relation avec les directions du mouvement de précession et de la rotation du rotor)
- Amplitude du couple gyroscopique (en relation avec les vitesses de précession et de rotation du rotor)
Fourni avec manuel d'exploitation pédagogique complet

Spécifications pour appel d'offres

BANC D'ETUDE D'UN GYROSCOPE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Direction du couple gyroscopique (en relation avec les directions du mouvement de précession et de la rotation du rotor)
- Amplitude du couple gyroscopique (en relation avec les vitesses de précession et de rotation du rotor)

Spécifications techniques requises:
- Banc de table monté sur support rigide en tôle peinte avec poignées de levage
- Ensemble gyroscopique monté sur une armature à cardan
- Moteur électrique avec rotor entrainant un arbre horizontal équipé d'un volant d'inertie, vitesse max 2500 tr/mn
- Motoréducteur à vitesse variable entrainant en rotation (précession) le gyroscope selon un axe vertical, vitesse max 300 tr/mn
- Réglage possible de la vitesse de rotation propre du gyroscope ainsi que de la vitesse de précession dans les deux sens de rotation de façon à ce que le couple gyroscopique contrebalance le moment de renversement.
- Des capteurs mesureront la vitesse de rotation du rotor et la vitesse de précession.
- Un capteur permettra de déterminer la force et le couple gyroscopique
- 2 boutons de commande de vitesse grossière et fine de la vitesse de rotation propre du gyroscope et de la vitesse de précession
- 2 afficheurs numériques permettant d'afficher la vitesse de rotation propre du gyroscope, la vitesse de précession, la force et le couple gyroscopique
- Un 'dôme' de sécurité transparent avec contacteur recouvrera les parties en mouvement pour la mise en sécurité de l'appareil.
- Possibilité de raccorder le banc à un système d'acquisition de données informatique
- Dimensions et poids : env 600 mm x 600 mm x 370 mm, 17 Kg
- Manuel d'utilisation et de travaux pratiques en français
