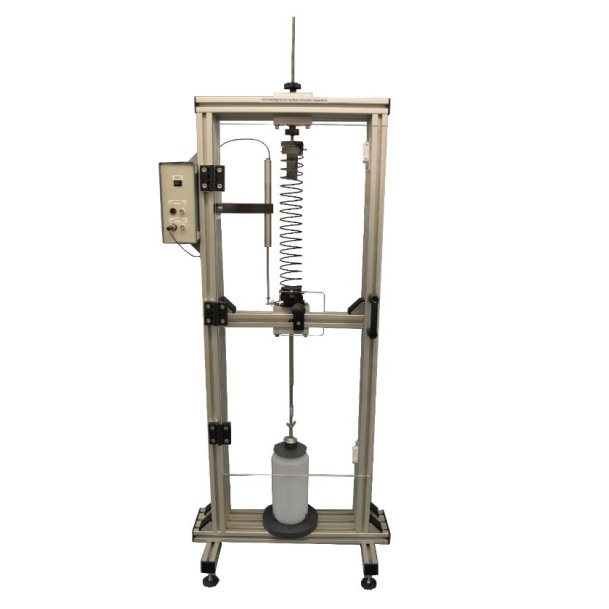

Appareil d'étude des vibrations libres d'un système masse ressort amortisseur avec acquisition de données - HVT14D
![matériel pédagogique : Appareil d'étude des vibrations libres d'un système masse ressort amortisseur avec acquisition de données](javascript:fenetreCent("/zoom.php?image=/image_produit/HVT14D.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude des vibrations libres d'un système masse ressort amortisseur de laboratoire. Il est constitué d'un châssis de table supportant deux guides verticaux entre lesquels viennent osciller soit un ressort simple chargé par une masse, soit un système masse ressort avec amortisseur dont on peut varier l'amortissement en utilisant différents types d'huiles pour amortir le déplacement, ou en changeant les disques d'amortissement. Les oscillations sont mesurées à l'aide d'un capteur linéaire LVDT et d'un système d'acquisition de type PICOSCOPE sur ordinateur. L'appareil dans sa version de base HVT14D permet uniquement l'étude des vibrations libres. Des modules optionnels sont nécessaires pour permettre d'étudier les vibrations forcées :
Contrôleur de moteur HVT14c,
Module de vibrations forcées HVT14e,
Module de support pour déplacement forcé du ressort HVT14g.
Un kit de ressorts supplémentaires est disponible en option sous la référence HVT14b.
Fourni avec manuel d'exploitation pédagogique complet.
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Obtenir la raideur d'un ressort à partir de mesures expérimentales.
- Fréquence d'oscillations (libres / non amorties)
- Fréquence d'oscillations (libres / amorties)
- Calcul du facteur d'amortissement
- Longueur du ressort de départ réglable
- Essais avec différentes masses oscillantes
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DES VIBRATIONS LIBRES D'UN SYSTEME MASSE RESSORT AMORTISSEUR AVEC ACQUISITION DE DONNEES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Obtenir la raideur d'un ressort à partir de mesures expérimentales.
- Etudes avec fréquence d'oscillations (libres / non amorties)
- Etudes avec d'oscillations (libres / amorties)
- Calcul du facteur d'amortissement
- Etudes avec longueur du ressort de départ variable
- Etudes avec masse oscillante variable
Spécifications techniques requises:
- Châssis profilé en aluminium
- Système de guidage
- Ressort hélicoïdal de longueur 254 mm, raideur 0.241 N/m. Le nombre de spirales actives du ressort pourra également être réglé
- Mécanisme de vis réglable permettant d'ajuster la longueur du ressort et sa position d'ancrage.
- Le ressort pourra être chargé à l'aide de poids calibrés afin de faire varier la masse oscillante.
- Boîtier d'instrumentation comprenant un oscilloscope numérique virtuel avec logiciel d'acquisition et d'analyse des données et un câble de liaison USB vers un ordinateur.
- Capteur de déplacement LVDT
- Les oscillations du système pourront être libres avec ou sans amortissement à l'aide d'un amortisseur monté en partie inférieure.
- Carter de protection transparent de la zone en mouvement
- Jeu de Poids 1 x 5N, 2 x 10N
- Amortisseur constitué d'une résevoir de 2 litres fourni avec disques d'amortissement permettant de générer un amortissement variable.
- Dimensions : env 600 mm (L) x 300 mm (l) x 1400 mm (H)
- Alimentation électrique: 220 V - 50-60 Hz monophasé
- Manuel d'utilisation et de travaux pratiques.
