Appareil pédagogqiue d'étude de la loi des gaz parfaits et du principe d'une machine thermique. - EX5530B
![matériel pédagogique : Appareil pédagogqiue d'étude de la loi des gaz parfaits et du principe d'une machine thermique.](javascript:fenetreCent("/zoom.php?image=/image_produit/EX5530B.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

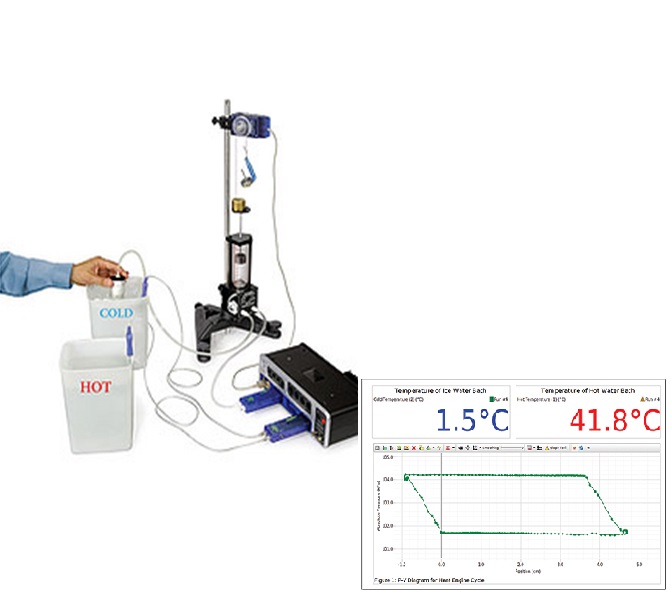

Appareil pédagogqiue d'étude de la loi des gaz parfaits et du principe d'une machine thermique permettant de montrer comment une différence de température peut être utilisée pour fournir un travail. Chaque partie du cycle est facilement identifiable et le rendement réel aussi bien que le rendement maximum théorique peuvent être déterminés. L'appareil permet à l'aide de capteurs et d'une interface d'acquisition fournie en option de tracer le cycle d'un moteur thermique sous forme de diagramme P-V sur ordinateur.
Le banc pour fonctionner doit se connecter à une interfaceune d'acquisition de données et un logiciel de traitement fournis séparément.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ÉTUDE DE LA LOI DES GAZ PARFAITS ET DU PRINCIPE D'UNE MACHINE THERMIQUE
Ensemble composé d'un piston se déplaçant dans un cylindre sans frottement permettant avec l'instrumentation et le système d'acquisition, d'étudier la loi des gaz parfaits et le principe du moteur thermique.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Fonctionnement d'une machine thermique
- La loi de Charles
- La loi de Boyle-Mariotte
- La loi de Gay-Lussac
- Principe d'une machine thermique pour lever une masse
- Tracé du cycle d'un moteur thermique
Spécifications techniques requises:
- Module d'étude de la loi des gaz parfaits et d'une machine thermique
- Base statif
- Tige de statif en inox de 90 cm
- Capteur de déplacement rotatif
- Capteur de température
Capteur de pression
- 2 bacs en plastique de 3 litres chacun
- Jeu de poids avec accroche poids
- Masse fendue 200g
- Manuel d'utilisation et de travaux pratiques
