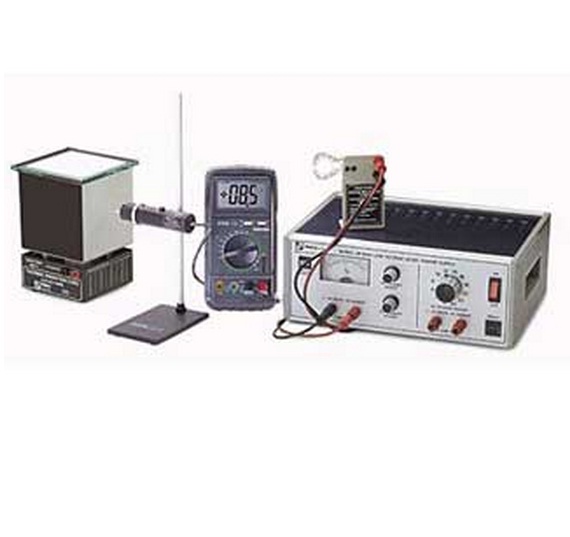

Appareil pédagogique d'étude du rayonnement thermique - TD8855
![matériel pédagogique : Appareil pédagogique d'étude du rayonnement thermique](javascript:fenetreCent("/zoom.php?image=/image_produit/TD8855.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil pédagogique d'étude du rayonnement thermique permettant à l'aide de son capteur de rayonnement thermique, son cube de Leslie et de sa lampe de Stefan-Boltzman de réaliser quatre expériences clés sur le transfert thermique par rayonnement thermique, la loi de Stefan-Boltzmann et la loi des carrés inverses.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Introduction au transfert de chaleur par rayonnement thermique.
- Etude de la loi de Stefan-Boltzmann Rrad = ?T4 à basses températures
- Etude de la puissance reçue qui est inversement proportionnelle au carré de la distance à la source.
- Etude de la loi de Stefan-Boltzmann à haute température.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'EUDE DU RAYONNEMENT THERMIQUE
Banc didactique devant permettre à l'aide de son capteur de rayonnement thermique, son cube de Leslie et de sa lampe de Stefan-Boltzman de réaliser quatre expériences clés sur le rayonnement thermique.
Le banc devra permettre les exploitations pédagogiques suivantes:
- Introduction au transfert de chaleur par rayonnement thermique.
- Etude de la loi de Stefan-Boltzmann Rrad = ?T4 à basses températures
- Etude de la puissance reçue qui est inversement proportionnelle au carré de la distance à la source.
- Etude de la loi de Stefan-Boltzmann à haute température.
Spécifications techniques requises:
- Capteur de rayonnement permettant de réaliser des mesures précises sur un spectre de 0.6 à 30µm
- Cube rayonnant (cube de Leslie) permettant de contrôler la température jusqu'à 120°C et d'étudier le rayonnement thermique émis par une surface noire mate, une surface blanche mate, une surface en aluminium poli et terne.
- Doit permettre d'effectuer des études sur le rayonnement pour 4 surfaces différentes en fixant la température de rayonnement pour une surface en faisant varier la température (loi de Stefan-Boltzmann)
- Plaque de verre pour réaliser des études sur les propriétés d'absorption et de réflexion de la matière
- Source de rayonnement constituée d'une lampe à incandescence de 12 volts pour l'étude de la loi de Stefan
- La température du filament de la lampe pourra être déterminée précisément en mesurant la tension et l'intensité fournies à la lampe à l'aide d'un multimètre numérique à fournir en option.
- Manuel d'utilisation et de travaux pratiques
