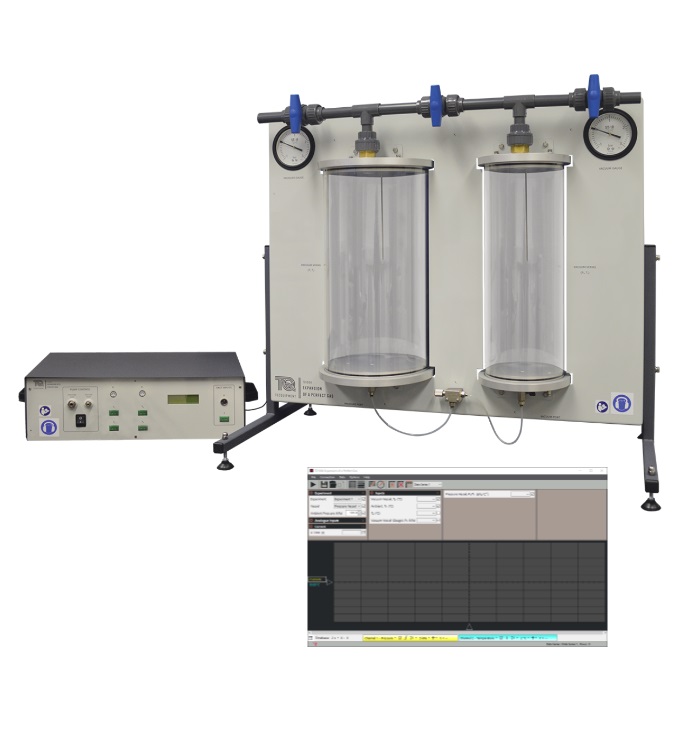

Appareil d'etude de la detente des gaz parfaits - TD1004V
![matériel pédagogique : Appareil d'etude de la detente des gaz parfaits](javascript:fenetreCent("/zoom.php?image=/image_produit/TD1004V.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique de table permettant de démontrer le comportement et le procédé de détente d'un gaz parfait. L'appareil est fourni en standard avec un système d'acquisition de données informatique permettant l'acquisition en temps réel des données, leur enregistrement et leur affichage, des calculs et le tracé de tous les paramètres importants mesurés ou calculés sur un ordinateur.
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Équation énergétique d'un système fermé et premier principe de la thermodynamique
- Expérience de Clément et Desormes
- Comportement d'un gaz parfait et description de ses équations
- Processus réversible adiabatique (détente isentropique)
- Processus irréversible adiabatique et second principe de la thermodynamique
- Processus à volume constant et loi de Gay Lussac
- Processus à énergie interne constante
- Processus Poly trophique
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DE LA DETENTE DES GAZ PARFAITS
Le banc devra permettre les exploitations pédagogiques suivantes:
- Équation énergétique d'un système fermé et premier principe de la thermodynamique
- Expérience de Clément et Desormes
- Comportement d'un gaz parfait et description de ses équations
- Processus réversible adiabatique (détente isentropique)
- Processus irréversible adiabatique et second principe de la thermodynamique
- Processus à volume constant et loi de Gay Lussac
- Processus à énergie interne constante
- Processus Poly trophique
Spécifications techniques requises:
- Appareil de table
- Monté sur châssis en acier peint avec 4 pieds réglables
- Deux réservoirs rigides transparents raccordés entre-eux.
- Volume du réservoir pressurisé : env 20 L
- Volume du réservoir sous vide : env 10 L
- Un des réservoirs sera équipé pour fonctionner sous pression, alors que le second sera équipé pour fonctionner sous vide
- Mise en pression et sous vides par une pompe électrique à diaphragme
- 2 capteurs de température pour prendre la température du gaz dans les réservoirs
- 1 capteur de mesure pour la mesure de la température atmosphérique
- 2 capteurs de pression 0 à +2 bar, -1 à +1 bar
- 1 manomètre à aiguille et 1 vacuomètre à aiguille
- 3 vannes à billes pour isoler les réservoirs en partie haute des réservoirs
- 2 vannes à billes pour isoler les réservoirs en partie basse des réservoirs
- 1 vanne à aiguille pour contrôler le débit entre les deux réservoirs
- 1 console de mesure et d'instrumentation avec port USB
- Carte d'acquisition de données intégré à la console pour raccordement à un PC à l'aide d'un logiciel permettant l'acquisition des données en temps réel, leur enregistrement, leur affichage, des calculs et le tracé de tous les paramètres importants.
- Dimensions : 1000 x 515 x 780 mm
- Manuel d'utilisation et de travaux pratiques
