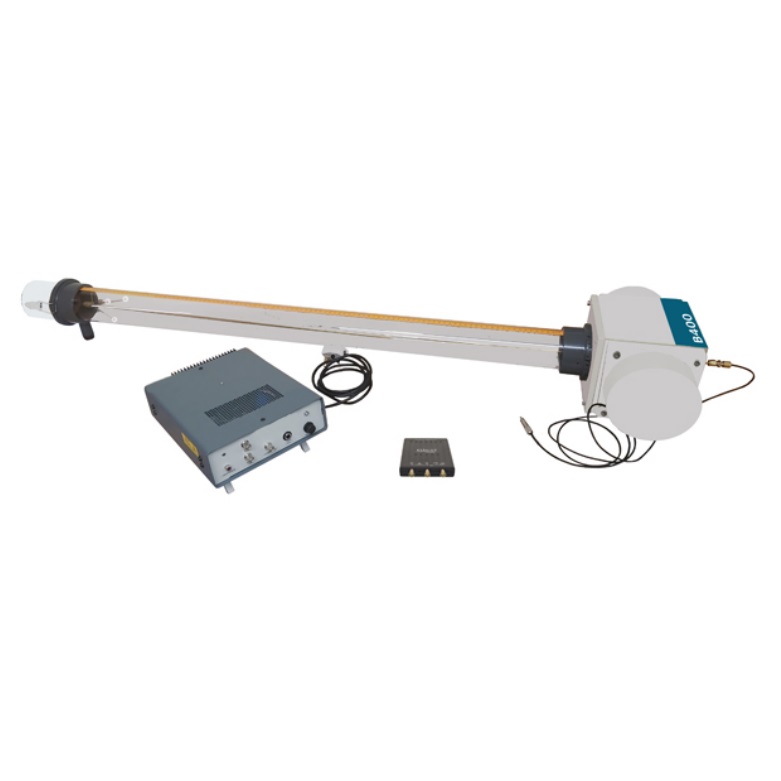

Banc de mesures d'impédance acoustique - B400
![matériel pédagogique : Banc de mesures d'impédance acoustique](javascript:fenetreCent("/zoom.php?image=/image_produit/B400.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Ce banc de mesures d'impédance acoustique est basé sur un tube à impédance de Kundt. Il a été conçu pour fournir aux étudiants une méthode simple et facilement compréhensible pour étudier les propriétés acoustiques relatives à différents matériaux.
Le banc nécessite un oscilloscope et un générateur de fonction proposés en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Détermination du coefficient d'absorption du son pour plusieurs types de matériaux utilisés dans le bâtiment, tels que moquette, liège, panneaux fibreux, etc.
- Détermination du coefficient d'absorption du son sur des matériaux faiblement absorbeurs et pour des fréquences de 300 à 4000 Hz.
- Détermination de la vitesse de propagation du son dans l'air à la température ambiante et comparaison avec les valeurs de calcul.
- Mesure de l'amplitude des signaux maximum et minimum reçus par le microphone mobile.
- Mesure ducoefficient d'absorption acoustique à la fréquence d'essai.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
BANC DE MESURES D'IMPEDANCE ACOUSTIQUE
Banc devant permettre d'étudier simplement et facilement les méthodes d'études des propriétés acoustiques de différents matériaux
Le banc devra permettre les exploitations pédagogiques suivantes:
- Détermination du coefficient d'absorption du son pour plusieurs types de matériaux utilisés dans le bâtiment, tels que moquette, liège, panneaux fibreux, etc.
- Détermination du coefficient d'absorption du son sur des matériaux faiblement absorbeurs et pour des fréquences de 300 à 4000 Hz.
- Détermination de la vitesse de propagation du son dans l'air à la température ambiante et comparaison avec les valeurs de calcul.
- Mesure de l'amplitude des signaux maximum et minimum reçus par le microphone mobile.
- Mesure ducoefficient d'absorption acoustique à la fréquence d'essai.
Spécifications techniques requises:
- Tube transparent gradué (diamètre env 69 mm x 1200 mm de Long)
- Deux haut-parleurs contenus dans une enceinte GRP
- Un porte échantillon en Tufnol équipé d'attaches rapides
- Un petit microphone amovible
- Un amplificateur
- Un jeu d'échantillon de différent matériaux:
. 2 échantillons de moquette doublée de jute
. 2 échantillons de thibaude
. 4 carreaux de laine minérale 1R33 (faible densité)
. 4 carreaux de laine minérale LR200 (haute densité)
. 4 carreaux de laine minérale 5100 (densité moyenne)
. 4 carreaux de laine minérale 5300 (haute densité)
. 2 échantillons de mousse è cellules ouvertes
. 2 échantillons de mousse è cellules fermées
- 3 câbles BNC
- Générateur de fonctions numérique/oscilloscope sur ordinateur (PC non fourni) avec possibilité de générer des ondes carrées, triangulaires et sinusoïdales à fréquence réglable.
- Plages de fréquence comprises entre 1Hz et 1MHz.
- Double trace permet d'étudier l'amplitude de la fréquence d'entrée par rapport à l'amplitude de l'onde stationnaire réfléchie.
- Dimensions : env 1500 x 500 x 200 mm
- Fournis avec manuel d'utilisation et d'expérimentation en français
