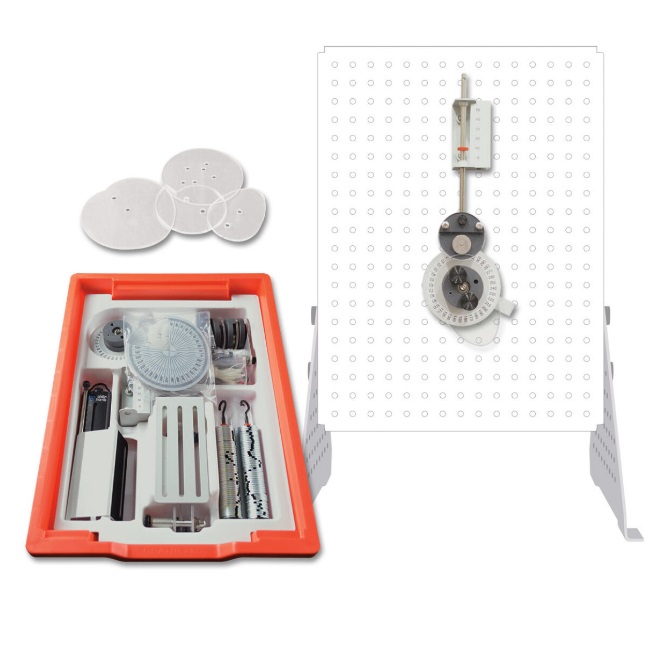

Système didactique d'étude des systèmes à came, à manivelle et à genouillère - ES12
![matériel pédagogique : Système didactique d'étude des systèmes à came, à manivelle et à genouillère](javascript:fenetreCent("/zoom.php?image=/image_produit/ES12.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Système didactique d'étude des systèmes à came, à manivelle et à genouillère permettant d'effectuer des TP sur les caractéristiques d'un mécanisme à grenouillère, à manivelle et des formes de cames les plus fréquemment utilisées.
Châssis de montage disponible séparément (Ref ES1).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Caractéristiques relatives au déplacement et à l'angle de systèmes à cames de forme circulaire, de coeur, de poire et de spirale.
- Caractéristique de transformation de mouvement d'un système à genouillère
- Etude des moments de rotation et des forces dans un mouvement de manivelle
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
SYSTEME DIDACTIQUE D'ÉTUDE DES SYSTÈMES À CAME, À MANIVELLE ET À GENOUILLÈRE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Caractéristiques relatives au déplacement et à l'angle de systèmes à cames de forme circulaire, de coeur, de poire et de spirale.
- Caractéristique de transformation de mouvement d'un système à genouillère
- Etude des moments de rotation et des forces dans un mouvement de manivelle
Spécifications techniques requises:
- Un jeu de quatre cames (de forme circulaire, de c?ur, de poire et de spirale)
- 3 différents types de galets suiveurs (poussoirs)
- Un système à genouillère
- Un bras de manivelle
- Un arbre sur lequel sera monté le galet suiveur et qui viendra coulisser dans un guide équipé d'une échelle graduée
- Une poulie
- Une équerre de fixation
- Des écrous moletés de fixation
- Un dynamomètre
- Une cordelette
- Deux supports de poids
- Deux jeux de poids (50x10g, 10x1g)
- Une clé hexagonale
- Un rapporteur angulaire
- Manuel d'utilisation et de travaux pratiques
