Système didactique d'étude des mécanismes à tringleries - ES15
![matériel pédagogique : Système didactique d'étude des mécanismes à tringleries](javascript:fenetreCent("/zoom.php?image=/image_produit/ES15.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

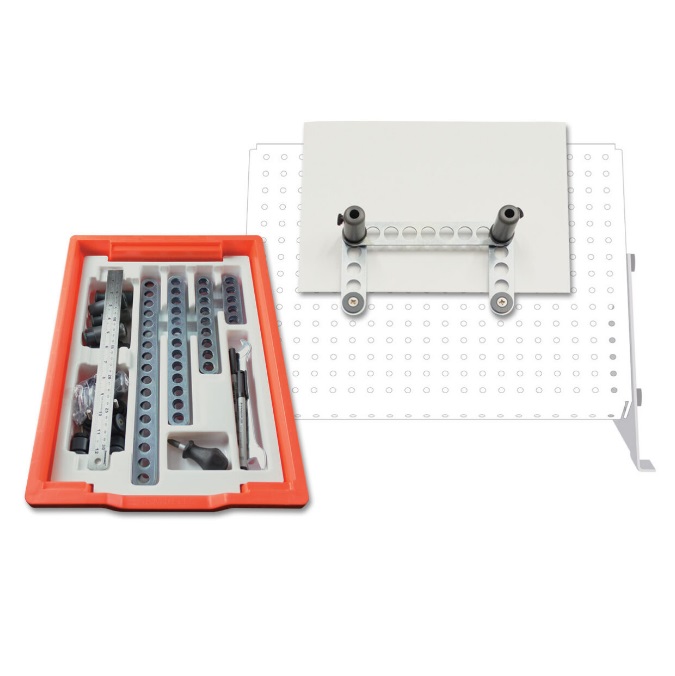

Système didactique d'étude de mécanismes à tringleries permettant d'effectuer des TP sur l'assemblage de différents mécanismes à base de barres reliées entre elles par des articulations.
Châssis de montage disponible séparément (Ref ES1).
Exploitations pédagogiques
Cet équipement pédagogique permet de réaliser les travaux pratiques (TP) suivants:
- Etude de mécanismes à barres à 4 liaisons, bras oscillant à manivelle, bras oscillant double, barre de direction (drag link), parallèlogramme
- Etude de mécanismes de Watt, Chebyshev, Peaucellier-Lipkin, inverseur de Hart, Robert et Hoeken
- Etude d'un mécanisme à Pantographe
- Etude d'un mécanisme direction d'Ackermann
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
SYSTEME DIDACTIQUE D'ÉTUDE DES MÉCANISMES À TRINGLERIES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Etude de mécanismes à barres à 4 liaisons, bras oscillant à manivelle, bras oscillant double, barre de direction (drag link), parallèlogramme
- Etude de mécanismes de Watt, Chebyshev, Peaucellier-Lipkin, inverseur de Hart, Robert et Hoeken
- Etude d'un mécanisme à Pantographe
- Etude d'un mécanisme direction d'Ackermann
Spécifications techniques requises:
- Quatre barres avec 17 trous
- Six barres avec 13 trous
- Six barres avec 9 trous
- Six barres avec 5 trous
- Six supports de crayon pivotants
- Jeu de pièces de fixation avrticulées
- 18 Rondelles épaisses et 12 rondelles fines
- Feuille magnétique effaçable
- 2 Marqueurs non permanent
- Tournevis et clé plate
- 1 Règle
- Manuel d'utilisation et de travaux pratiques
