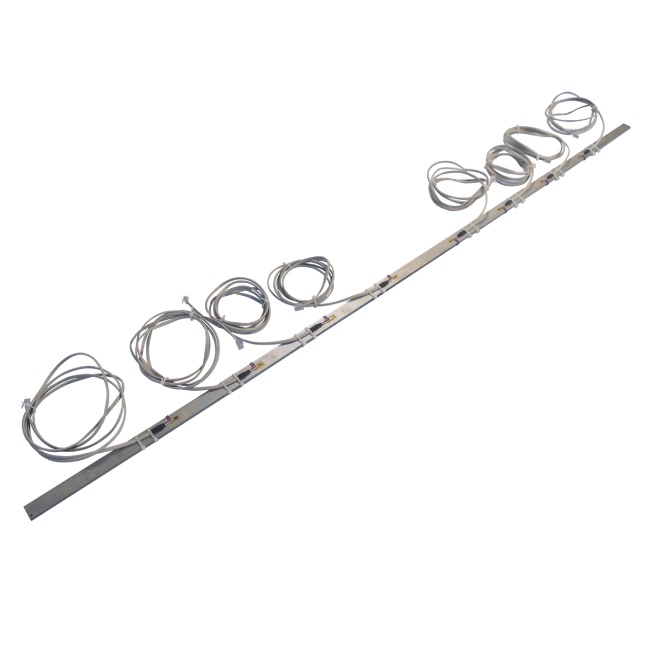

Poutre équipée de jauges pour essai en flexion - SM1004C
![matériel pédagogique : Poutre équipée de jauges pour essai en flexion](javascript:fenetreCent("/zoom.php?image=/image_produit/SM1004C.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Poutre équipée de jauges pour essai en flexion pour banc de flexion SM1004.
Poutre en acier avec huit jauges de déformation montées en demi-ponts espacées sur l'axe longitudinal de la poutre afin d'étudier les déformations en différents points le long d'une poutre en appui simple et en porte-à-faux.
Exploitations pédagogiques
La poutre permet de réaliser les travaux pratiques (TP) suivants:
- Diagrammes du moment fléchissant pour :
- Poutre en porte-à-faux avec charge à l'extrémité
- Poutre en porte-à-faux avec charge intermédiaire
- Poutre encastrée avec appui soumise à une charge ponctuelle
- Poutre en appui simple avec charge intermédiaire
- Poutre en appui simple avec une charge centrale
- Poutre en appui simple avec deux charges symétriques
- Configuration de la jauge en demi-pont
Spécifications pour appel d'offres
POUTRE EQUIPEE DE JAUGES POUR ESSAI EN FLEXION
Poutre en acier avec huit jauges de déformation montées en demi-pont positionnées sur l'axe central de la poutre afin d'étudier la répartition des déformations en différents points le long d'une poutre.
La poutre devra permettre les exploitations pédagogiques suivantes:
- Diagrammes du moment fléchissant pour :
- Poutre en porte-à-faux avec charge à l'extrémité
- Poutre en porte-à-faux avec charge intermédiaire
- Poutre encastrée avec appui soumise à une charge ponctuelle
- Poutre en appui simple avec charge intermédiaire
- Poutre en appui simple avec une charge centrale
- Poutre en appui simple avec deux charges symétriques
- Configuration de la jauge en demi-pont
Spécifications techniques requises:
- Poutre en acier avec huit jauges de déformation montées en demi-pont espacées de l'axe central avec un pas de 135 mm
- Les jauges seront numérotées de 1 à 8 de gauche à droite.
- Le Facteur de jauge sera noté sur la poutre.
- Facteur de jauge typique de 3,1 à 3.25
- Chacune des jauges de déformationsera connectée par un câble pour être reliée à un pont d'extensomètrie (non fourni).
- Dimensions nominales de la poutre: 6,4 mm (épaisseur), 19,1 mm (largeur), 1350 mm (longueur)
