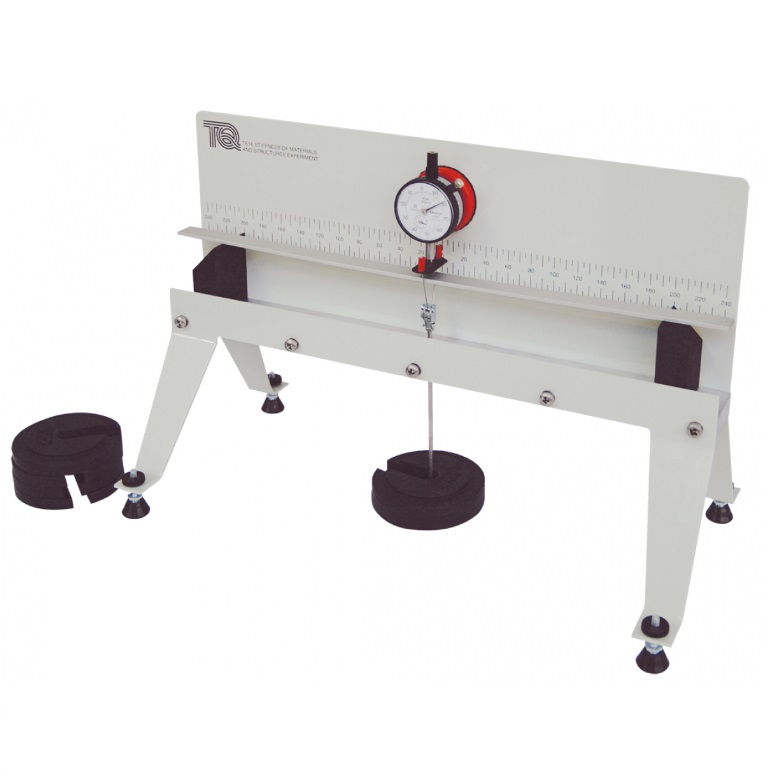

Banc didactique d'étude de la rigidité des matériaux et des poutres - TE16

matériel pédagogique : Banc didactique d'étude de la rigidité des matériaux et des poutres
Agrandir image

Description

Banc didactique d'étude de la rigidité des matériaux et des poutres de table permettant de réaliser des essais de flexion 3 points afin d'effectuer des études sur la raideur en flexion de différents matériaux de même section transversale (Module d'Young - Raideur) et sur la la raideur d'un matériau unique avec différentes géométries de section transversale (Moment d'inertie -valeur 'I').
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Étude sur la rigidité en flexion de poutres de même section pour différents matériaux (module d'Young / rigidité)
- Étude de l'influence de la section (moment d'inertie, ou valeur de I sur la rigidité en flexion d'une poutre d'un type de matériau

Spécifications pour appel d'offres

BANC D'ÉTUDE DE LA FLEXION DE POUTRES ET LA RAIDEUR DE MATÉRIAUX

Le banc devra permettre les exploitations pédagogiques suivantes:
- Étude sur la rigidité en flexion de poutres de même section pour différents matériaux (module d'Young / rigidité)
- Étude de l'influence de la section (moment d'inertie, ou valeur de I sur la rigidité en flexion d'une poutre d'un type de matériau

Spécifications techniques requises:
- Châssis de table en acier peint monté sur 4 pieds de hauteur réglable
- Deux supports à couteau réglables
- Une règle placée sur le panneau arrière du châssis permettra de mesurer avec précision la position des appuis et ainsi la distance entre appui, ainsi que la position du chargement.
- Comparateur analogique avec support magnétique,
- Possibilité d'effectuer des essais de flexion 3 points avec deux appuis simples et position entre appuis réglable,
- Pied à coulisse
- Jeu de poids : 6 x 0,5N
- Poutres d'essai (sections identiques) : acier, laiton, aluminium, bois, acrylique et Polyethylene (PETG)
- Poutre d'essai en aluminium de différentes sections : carrée, rectangulaire et creuse
- Dimensions et poids net : 500 x 250 x 350 mm
- Manuel d'utilisation et de travaux pratiques
