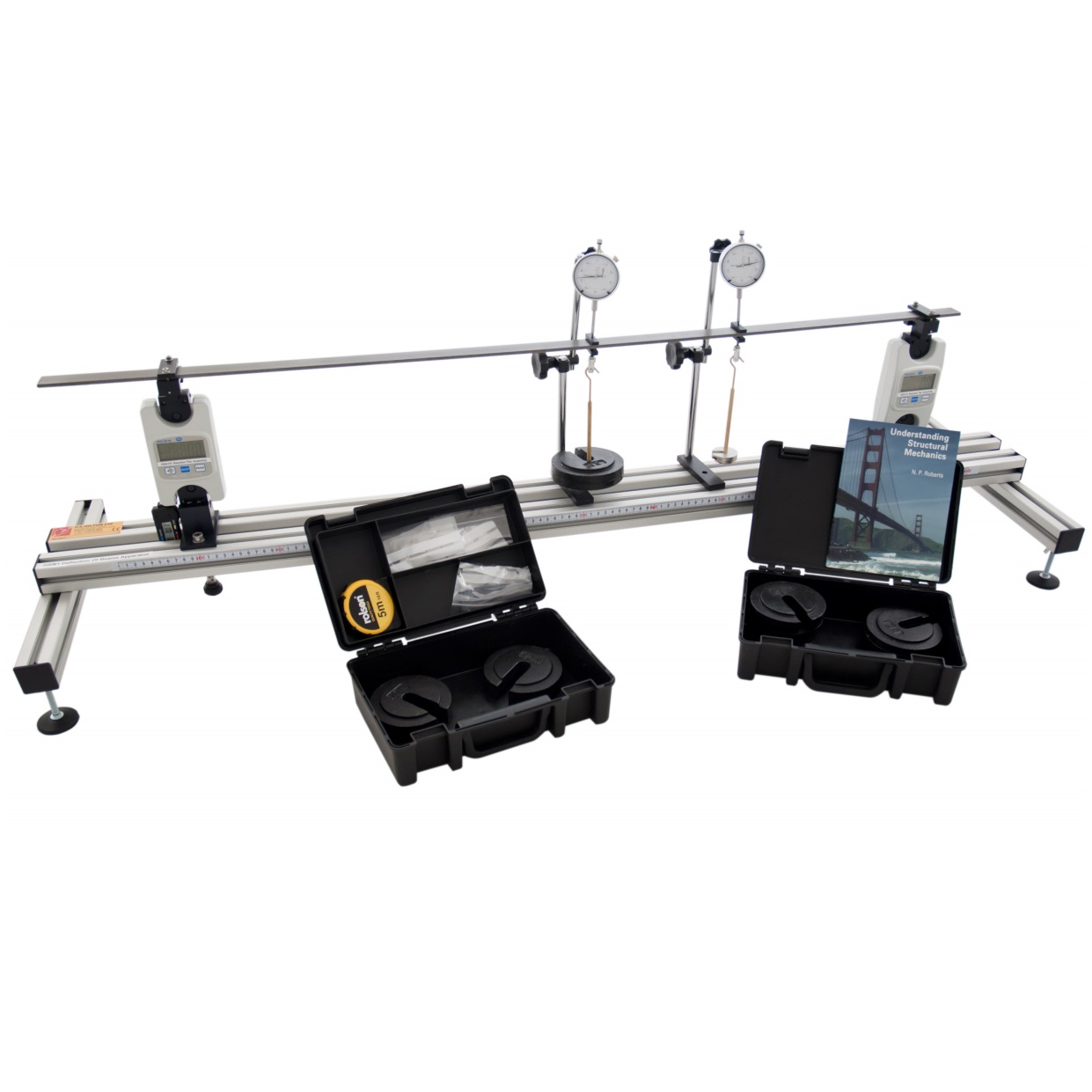

Banc didactique d'étude de la flexion des poutres - HSM1
![matériel pédagogique : Banc didactique d'étude de la flexion des poutres](javascript:fenetreCent("/zoom.php?image=/image_produit/HSM1.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Banc didactique d'étude de la flexion des poutres de table constitué d'une base profilée en aluminium avec supports mobiles équipés de cellules de charge numériques permettant également de mesurer la hauteur des supports pour par exemple imposer un déplacement. Les supports peuvent être montés avec des bords à couteaux ou des plaques de fixation dont l'une permet de réaliser un encastrement. Une poutre en acier et deux crochets de poids sont fournis, ainsi que deux comparateurs analogiques pour mesurer les fléchissements de la poutre. Les comparateurs sont montés sur des tiges de support mobiles pour mesurer précisément la position le long de la poutre.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Vérification du fléchissement des poutres calculées à partir de la théorie des poutres et l'utilisation des principes de superposition et de déplacements réciproques.
- Effet de la portée sur le fléchissement d'une poutre en appuis simple.
- Flexion circulaire.
- Charge uniformément répartie sur une poutre en appuis simple.
- Charge ponctuelle excentrée sur une poutre en appuis simple
- Charge à l'extrémité d'une poutre cantilever
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DE LA FLEXION DES POUTRES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Vérification du fléchissement des poutres calculées à partir de la théorie des poutres et l'utilisation des principes de superposition et de déplacements réciproques.
- Effet de la portée sur le fléchissement d'une poutre en appuis simple.
- Flexion circulaire.
- Charge uniformément répartie sur une poutre en appuis simple.
- Charge ponctuelle excentrée sur une poutre en appuis simple
- Charge à l'extrémité d'une poutre cantilever
Spécifications techniques requises:
- Le banc devra être constitué d'un châssis de base en profilé aluminium d'environ 1400 mm de longueur équipé de pieds réglables en hauteur
- Deux supports avec hauteur réglable.
- Affichage numérique des réactions aux appuis
- Affichage numérique de la hauteur des supports
- Une vis moletée située à la base de chaque support permettra de régler la hauteur du support afin d'imposer un déplacement vertical connu au support.
- 2 crochets de 0.5N.
- 2 comparateurs analogiques avec supports mobiles pour mesurer les fléchissements avec course de 25 mm et résolution de 0.01mm.
- Poutre d'essai en acier, 25 x 5 x 1200 mm de long.
- 2 attaches pour le positionnement des charges ponctuelles.
- Jeu de poids: 0.1N x10; 0.2N x10; 5N x10; 10N x2
- Dimensions : environ 400 x 400 x1400 mm
- Manuel d'utilisation et de travaux pratiques
