Appareil didactique d'étude du fléchissement des pièces courbes - HSM10

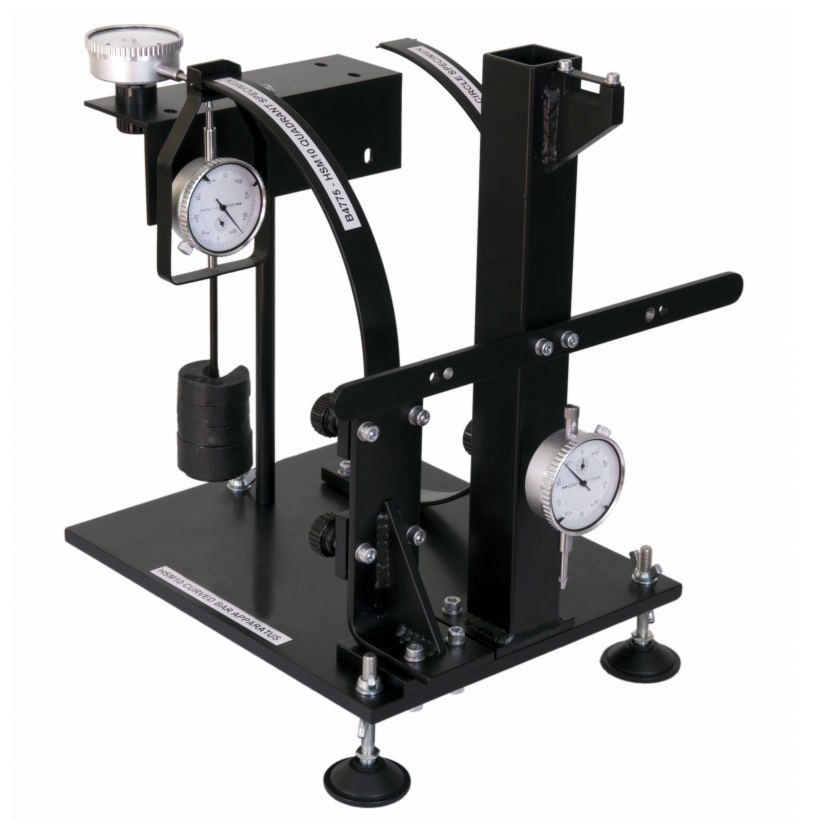

![matériel pédagogique : Appareil didactique d'étude du fléchissement des pièces courbes](javascript:fenetreCent("/zoom.php?image=/image_produit/HSM10.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil didactique d'étude du fléchissement des pièces courbes de table permettant de comparer les fléchissements verticaux et horizontaux d'un anneau circulaire, d'un demi-cercle, d'un quadrant et d'un bossoir avec les fléchissements théoriques tirés du théorème de Castigliano et de l'intégration mathématique, du principe de Simpson ou des méthodes sur les énergies de déformation.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Déterminer expérimentalement les fléchissements verticaux et horizontaux de différentes barres de formes courbées dont la dimension des sections est petite comparé avec le rayon de la barre.
- Comparaison avec les estimations théoriques en utilisant des théories sur l'énergie de déformation tels que le premier théorème de Castigliano.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DU FLÉCHISSEMENT DES PIÈCES COURBES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Déterminer expérimentalement les fléchissements verticaux et horizontaux de différentes barres de formes courbées dont la dimension des sections est petite comparé avec le rayon de la barre.
- Comparaison avec les estimations théoriques en utilisant des théories sur l'énergie de déformation tels que le premier théorème de Castigliano.
Spécifications techniques requises:
- Doit permettre de comparer les fléchissements expérimentaux d'une barre d'essai encastrée à une extrémité, ou d'un anneau accroché, avec les fléchissements théoriques tirés du théorème de Castigliano et de l'intégration mathématique, ou à l'aide du principe de Simpson, ou des méthodes sur les énergies de déformation.
- L'appareil doit comprend un support de montage pour les barres d'essai et doit supporter 3 comparateurs pour mesurer les fléchissements horizontalement et verticalement.
- Toutes les barres d'essai doivent être réalisées à partir du même matériau et avoir la même section et posséder les dimensions suivantes; anneau de 300 mm de diamètre ; demi-cercle, de 150 mm de rayon, quadrant de 150 mm de rayon,
- Le bossoir et le quadrant sont constitués de la même barre avec un serrage différent.
- L'anneau doit être suspendu sur un support à couteau.
- Le système de montage du crochet de poids doit comprendre des faces horizontales et verticales pour pouvoir mesurer les fléchissements.
- 3 Comparateurs avec support de montage.
- Des crochets de poids.
- Jeu de poids: 7 x 1N; 1 x 2N; 7 x 5N
- Dimension : env 360 x 330 x 430 mm
- Manuel d'utilisation et de travaux pratiques en français
