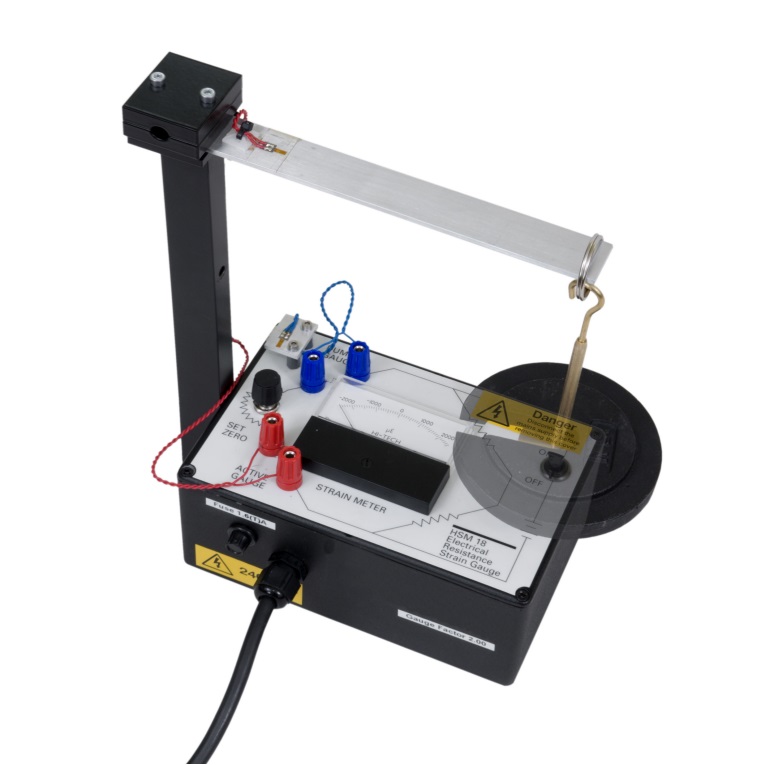

Appareil pédagogique d'étude des jauges de déformation - HSM18
![matériel pédagogique : Appareil pédagogique d'étude des jauges de déformation](javascript:fenetreCent("/zoom.php?image=/image_produit/HSM18.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Appareil pédagogique d'étude des jauges de déformation de table permettant d'illustrer les propriétés fondamentales des jauges de déformation à résistances électriques à compensation de température et leurs applications à la mesure des déformations par extensométrie et par déduction des contraintes dans les matériaux sollicités en flexion, torsion et en option traction et compression.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Montrer la mise en application des jauges de déformation pour la détermination des contraintes dues à des sollicitations de flexion et de torsion
- Démontrer l'utilisation d'une configuration en pont de Wheatstone pour la mesure des variations de résistance
- Montrer visuellement l'emplacement des jauges de déformation dans la configuration du pont de wheatstone et la position et l'utilisation du potentiomètre d'équilibrage
- Câblage électrique de jauges de déformation
- Avec les suppléments optionnels, montrer d'autres méthodes de compensation de température utilisées en conjonction avec les éprouvettes de traction et de compression
- Jauges fictives, de compensation de température
- Câblage électrique de jauges de déformation
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
APPAREIL D'ETUDE DES JAUGES DE DÉFORMATION
Le banc devra permettre les exploitations pédagogiques suivantes:
- Montrer la mise en application des jauges de déformation pour la détermination des contraintes dues à des sollicitations de flexion et de torsion
- Démontrer l'utilisation d'une configuration en pont de Wheatstone pour la mesure des variations de résistance
- Montrer visuellement l'emplacement des jauges de déformation dans la configuration du pont de wheatstone et la position et l'utilisation du potentiomètre d'équilibrage
- Câblage électrique de jauges de déformation
- Avec les suppléments optionnels, montrer d'autres méthodes de compensation de température utilisées en conjonction avec les éprouvettes de traction et de compression
- Jauges fictives, de compensation de température
- Câblage électrique de jauges de déformation
Spécifications techniques requises:
- L'appareil doit être autonome et inclure un pont d'extensométrie
- Jauge de déformation à résistance électrique collée à la surface supérieure d'une poutre cantilever en alliage d'aluminium
- Jauge de compensation de température
- Barre équipée de jauges pour les mesures en torsion
- Les éprouvettes doivent être fournies en acier doux et en aluminium
- Poutre Cantilever: 25.4mm (l) x 3.175mm (ép) x 229mm (long), aluminum
- Tube de torsion: diamètre ext Ø9.52mm x 1.62mm épaisseur de paroi (16SWG), aluminium
- Mesure de déformation par jauge unique et jauges doubles (orthogonales)
- Jauge de déformation avec résistance nominale de 120 ohms
- Lecture sur l'afficheur du pont en micro déformation (µ?)
- Potentiomètre d'équilibrage
- Un jeu de poids et crochet de poids doivent être Fourni
- Dimensions : 195 (L) x 120 (l) x 300 (H) mm
- Manuel d'utilisation et de travaux pratiques
