Module didactique d'étude de la déformation plastique des poutres - HST3

matériel pédagogique : Module didactique d'étude de la déformation plastique des poutres
Agrandir image

Description

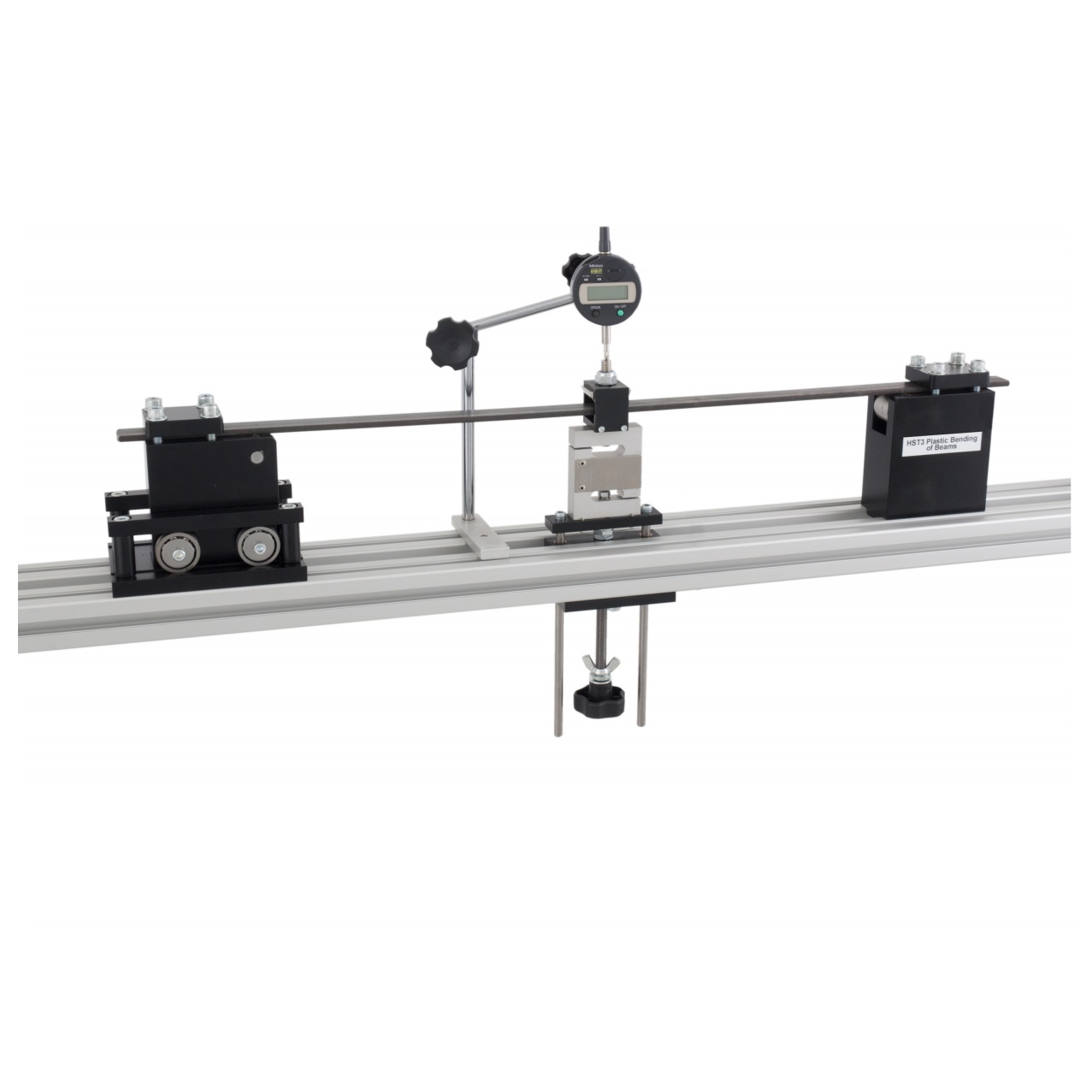

Module didactique d'étude de la déformation plastique des poutres permettant d'étudier la déformation plastique d'une section de poutre en flexion et de montrer que la charge d'affaissement des poutres en acier augmente en rendant la poutre hyperstatique par une modification de ses conditions d'appuis (encastrement, appuis glissants, appuis simples). La charge est appliquée par un système à vis avec cellule de charge électronique et le fléchissement mesuré avec un comparateur numérique. Une interface d'acquisition avec logiciel est disponible en option.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Mesure de la charge d'affaissement pour une poutre en acier doux
- Étude de charge supplémentaire à fournir lorsque la poutre devient hyperstatique par la modification de ses conditions aux extrémités
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MODULE DIDACTIQUE D'ÉTUDE DE LA DÉFORMATION PLASTIQUE DES POUTRES

Le banc devra permettre de réaliser les travaux pratiques suivants:
- Mesure de la charge d'affaissement pour une poutre en acier doux
- Étude de charge supplémentaire à fournir lorsque la poutre devient hyperstatique par la modification de ses conditions aux extrémités

Spécifications techniques requises:
- Démonstration de la théorie sur la déformation plastique en flexion d'une section de poutre et de l'augmentation de son moment fléchissant du fait de son hyperstaticité
- Possibilité de réaliser des encastrements ou des appuis simples
- Un des supports permettra un déplacement horizontal
- Trois poutres d'essai de section de 20 x 5 mm fournies
- Charge appliquée par un système à vis avec cellule de charge électronique de capacité 2 KN
- Fléchissement mesuré avec un comparateur numérique
- Interface de mesure avec afficheur numérique pour les cellules de charge
- Doit être fourni avec un portique universel fourni en option
- Fourni avec manuel d'utilisation avec travaux pratiques
