Module déformation de pièces courbes et bossoirs - STS14
![matériel pédagogique : Module déformation de pièces courbes et bossoirs](javascript:fenetreCent("/zoom.php?image=/image_produit/STS14.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

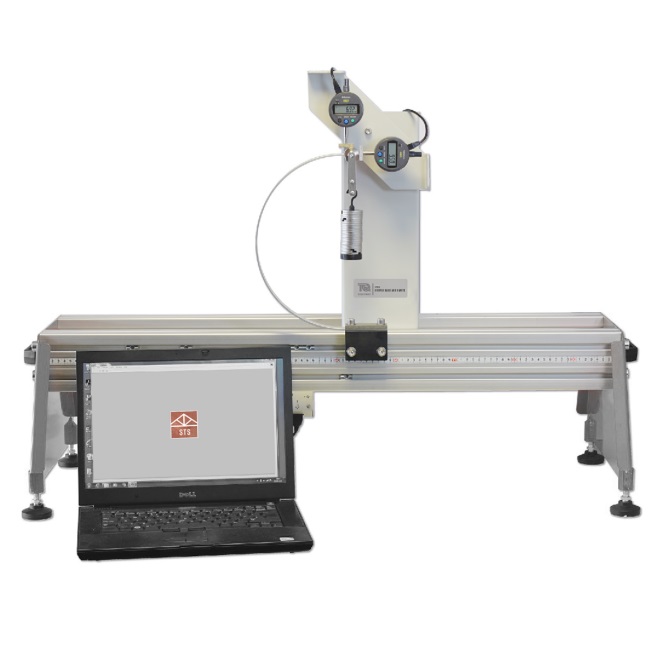

Module expérimental permettant d'effectuer des études sur deux pièces courbes et deux bossoirs couramment utilisés.
Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Comment les charges affectent le déplacement vertical et horizontal des pièces suivantes :
- Un quart de cercle
- Un demi-cercle
- Un bossoir courbé
- Un bossoir coudé
- Flexion élastique
- Comparaison des techniques d'analyse de la déformation élastique
- Mise en application du théorème de Castigliano
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DE LA DEFORMATION DE PIECES COURBES ET BOSSOIRS
Le banc devra permettre les exploitations pédagogiques suivantes:
- Comment les charges affectent le déplacement vertical et horizontal des pièces suivantes :
- Un quart de cercle
- Un demi-cercle
- Un bossoir courbé
- Un bossoir coudé
- Flexion élastique
- Comparaison des techniques d'analyse de la déformation élastique
- Mise en application du théorème de Castigliano
Spécifications techniques requises:
- Quatre structures d'essai différentes :
- Quart de cercle
- Demi-cercle
- Bossoir courbé
- Bossoir coudé
- Plaque supportant deux comparateurs numériques de résolution 0,01 mm pour la mesure des déplacements
- Plaque arrière
- Bloc de fixation et plaque de serrage
- Deux câbles
- Système de mise en charge à l'aide de deux crochets de poids et 25 masses de 20 g
- Pied à coulisse
- Plateau de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives, telles que des éléments de treillis de différentes formes de sections transversales et matériaux.
- Dimension structure assemblée : env 280 x 125 x 480 mm
- Manuel d'utilisation et de travaux pratiques
