Module d'étude du flambement - STS12
![matériel pédagogique : Module d'étude du flambement](javascript:fenetreCent("/zoom.php?image=/image_produit/STS12.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

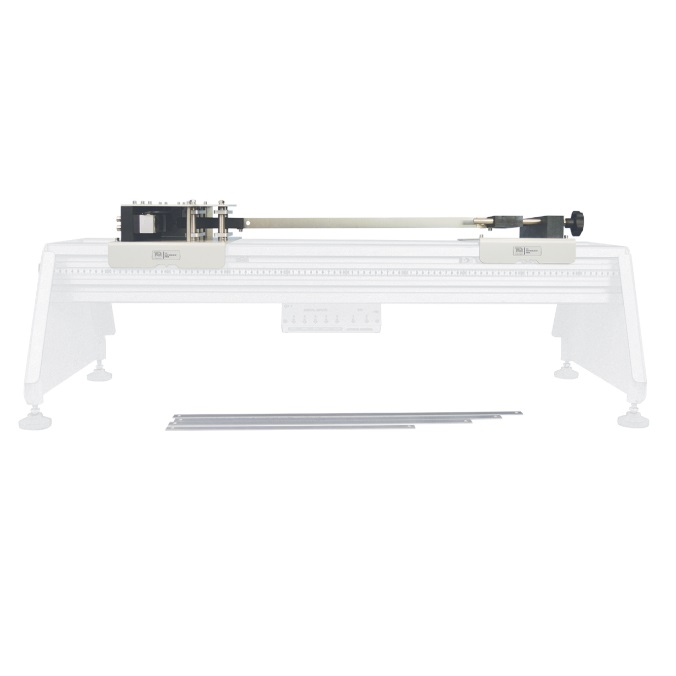

Module expérimental permettant d'étudier le flambement de colonnes élancées et les relations entre la longueur, les conditions de fixation aux extrémités et la charge de flambement. Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Relation entre la charge d'affaissement et la longueur de la colonne
- Charge critique d'Euler
- Coefficient d'élancement
- Longueur effective
- Relation entre la charge d'affaissement et les conditions aux extrémités, y compris :
- Les deux extrémités encastrées
- Les deux extrémités articulées
- Une extrémité encastrée et l'autre articulée
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DU FLAMBLEMENT
Le banc devra permettre les exploitations pédagogiques suivantes:
- Relation entre la charge d'affaissement et la longueur de la colonne
- Charge critique d'Euler
- Coefficient d'élancement
- Longueur effective
- Relation entre la charge d'affaissement et les conditions aux extrémités, y compris :
- Les deux extrémités encastrées
- Les deux extrémités articulées
- Une extrémité encastrée et l'autre articulée
Spécifications techniques requises:
- Deux supports équipés d'index pour mesurer avec précision leur position
- Système d'application de la charge par mollette à l'une des extrémités
- Cellule de charge à jauges de déformation pour la mesure de la charge à l'autre extrémité
- Sélection de cinq colonnes de longueur différente en aluminium : chacune d'une section nominale de 20 mm x 2 mm
- Accessoires pour modifier les conditions d'appuis aux extrémités et réaliser les configurations suivantes:
- Deux extrémités encastrées
- Deux extrémités articulées
- Une extrémité encastrée et l'autre articulée
- Des clés hexagonales
- Câble
- Pied à coulisse
- Plateau de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives, telles que des éléments de treillis de différentes formes de sections transversales et matériaux.
- Dimension structure assemblée : env 830 x 260 x 115 mm
- Manuel d'utilisation et de travaux pratiques
