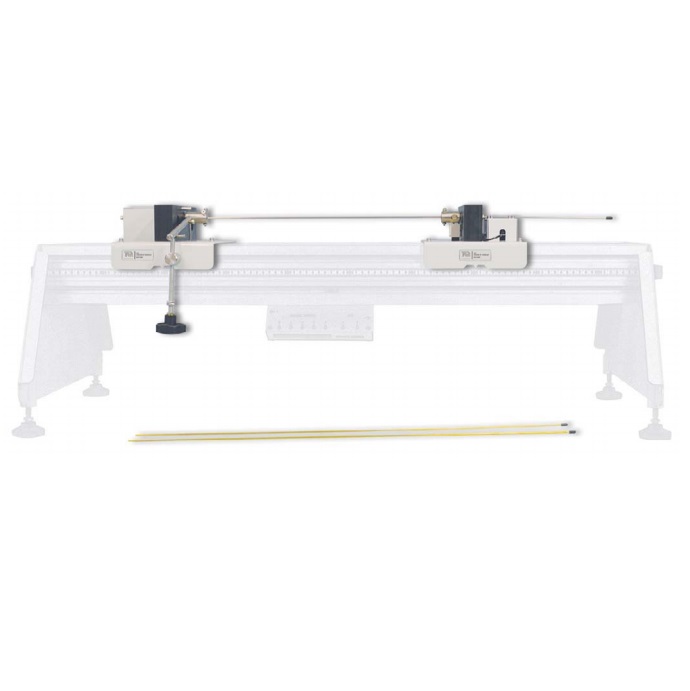

Module d'étude de la torsion de barres circulaires - STS6
![matériel pédagogique : Module d'étude de la torsion de barres circulaires](javascript:fenetreCent("/zoom.php?image=/image_produit/STS6.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module expérimental permettant l'étude du couple de torsion et la déformation de barre de sections circulaires de différents matériaux.
Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Formule de la torsion de barres
- Relation entre la longueur d'une barre et l'angle de torsion
- Matériau de la barre et torsion angulaire ? module d'élasticité (cisaillement) (G)
- Dimensions de la section transversale de la barre et torsion ? moment d'inertie polaire (J)
- Comparaison de la torsion angulaire dans des tubes creux et des barres solides
- Masse par unité de longueur et efficacité de la résistance à la torsion de tubes par rapport à des barres pleines
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DE LA TORSION DE BARRES DE SECTION CIRCULAIRE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Formule de la torsion de barres
- Relation entre la longueur d'une barre et l'angle de torsion
- Matériau de la barre et torsion angulaire ? module d'élasticité (cisaillement) (G)
- Dimensions de la section transversale de la barre et torsion ? moment d'inertie polaire (J)
- Comparaison de la torsion angulaire dans des tubes creux et des barres solides
- Masse par unité de longueur et efficacité de la résistance à la torsion de tubes par rapport à des barres pleines
Spécifications techniques requises:
- Deux assemblages de mandrins : l'un avec un potentiomètre de précision pour la mesure angulaire, l'autre avec un capteur de force pour la mesure du couple
- Positions des mandrins réglables
- Mesure angulaire de 0 à 25 degrés
- Mesure du couple jusqu'à 1 N/m
- Trois barres différentes de longueur 700 mm et de diamètre extérieur nominal 3 mm :
- 1 x laiton (pleine)
- 1 x laiton (creuse)
- 1 x acier inoxydable (pleine)
- Deux câbles
- Clés hexagonales pour la fixation des barres
- Pied à coulisse
- Plateau de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives.
- Dimensions : 850 x 130 x 500 mm
- Manuel d'utilisation et de travaux pratiques
