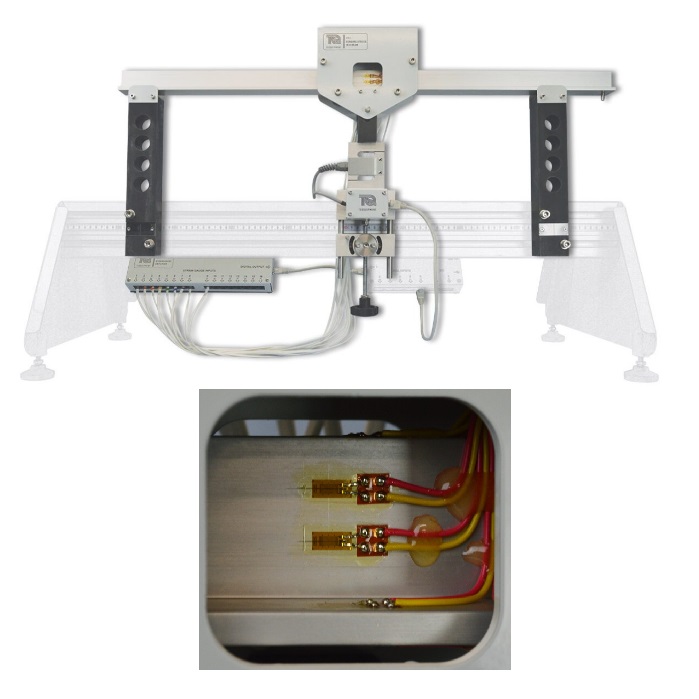

Module d'étude de la répartition des contraintes d'une poutre en flexion - STS5
![matériel pédagogique : Module d'étude de la répartition des contraintes d'une poutre en flexion](javascript:fenetreCent("/zoom.php?image=/image_produit/STS5.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module expérimental permettant l'étude de la distribution des contraintes dans la section transversale d'une poutre en flexion. Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Relation entre la contrainte et la déformation
- Utilisation de jauges de déformation comme instrument de mesure
- Détermination de l'axe neutre par l'expérimentation et le calcul
- Comment les dimensions de la section transversale de la poutre affectent la valeur du moment d'inertie (valeur I) et de l'axe neutre
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DE LA REPARTITION DES CONTRAINTES DANS UNE POUTRE EN FLEXION
Le banc devra permettre les exploitations pédagogiques suivantes:
- Relation entre la contrainte et la déformation
- Utilisation de jauges de déformation comme instrument de mesure
- Détermination de l'axe neutre par l'expérimentation et le calcul
- Comment les dimensions de la section transversale de la poutre affectent la valeur du moment d'inertie (valeur I) et de l'axe neutre
Spécifications techniques requises:
- Doit permettre l'étude de la distribution des contraintes dans la section transversale d'une poutre en flexion
- Poutre avec section en T inversé équipée de neuf jauges de déformation. Longueur de 0,85 m et portée de 0,7 m, avec un axe neutre décalé en appui sur deux supports.
- Cellule de charge de capacité maximale de 650 N pour la mesure la force appliquée à mi-portée de la poutre.
- Système à vis écrou avec molette pour application d'une charge variable
- Pont d'extensomètrie à 16 entrées
- Neuf câbles de connexion aux jauges de déformation de 1 m
- Deux câbles
- Clés hexagonales pour la fixation des poutres
- Pied à coulisse
- Inclinomètre
- Plateau de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives.
- Dimensions : 850 x 130 x 500 mm
- Manuel d'utilisation et de travaux pratiques
