Module d'étude de la déformation plastique de poutres - STS15

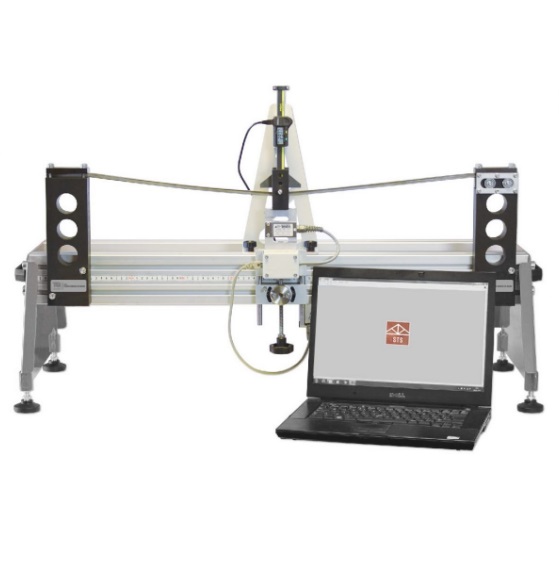

![matériel pédagogique : Module d'étude de la déformation plastique de poutres](javascript:fenetreCent("/zoom.php?image=/image_produit/STS15.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module expérimental permettant d'étudier la théorie sur la plasticité et les calculs à l'état limite de poutres.
Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Flexion élastique et déformation plastique des aciers doux laminés à chaud
- Évolution du déplacement de la région plastique à travers l'éprouvette d'essai lorsque la charge augmente
- Charge de ruine et formation de "rotules plastiques''
- Contrainte à la limite élastique
- Influence des conditions de fixation de la poutre sur la déformation de :
- poutres en appuis simples
- poutres fixées ou "encastrées".
- Poutres en porte à faux (cantilever) avec appui
- Forme d'une poutre ruinée du fait de la formation de rotules plastiques.
- Forme ou facteur de forme d'une poutre et facteur de sécurité qu'il offre.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DE LA FLEXION PLASTIQUE DE POUTRES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Flexion élastique et déformation plastique des aciers doux laminés à chaud
- Évolution du déplacement de la région plastique à travers l'éprouvette d'essai lorsque la charge augmente
- Charge de ruine et formation de "rotules plastiques''
- Contrainte à la limite élastique
- Influence des conditions de fixation de la poutre sur la déformation de :
- poutres en appuis simples
- poutres fixées ou "encastrées".
- Poutres en porte à faux (cantilever) avec appui
- Forme d'une poutre ruinée du fait de la formation de rotules plastiques.
- Forme ou facteur de forme d'une poutre et facteur de sécurité qu'il offre.
Spécifications techniques requises:
- Deux supports de poutre avec deux méthodes de fixation (appui et encastrement)
- Support avec comparateur numérique de mesure de déplacement d'une résolution de 0,01 mm
- Cellule de charge d'une capacité maximale de 650 N
- Neuf poutres d'essais de 920 mm de long et de section transversale 7,9 x 7,9 mm
- Deux câbles
- Clés hexagonales pour la fixation des poutres
- Pied à coulisse
- Inclinomètre
- Plateau de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives, telles que des éléments de treillis de différentes formes de sections transversales et matériaux.
- Dimension structure assemblée : env 920 x 130 x 570 mm
- Manuel d'utilisation et de travaux pratiques
