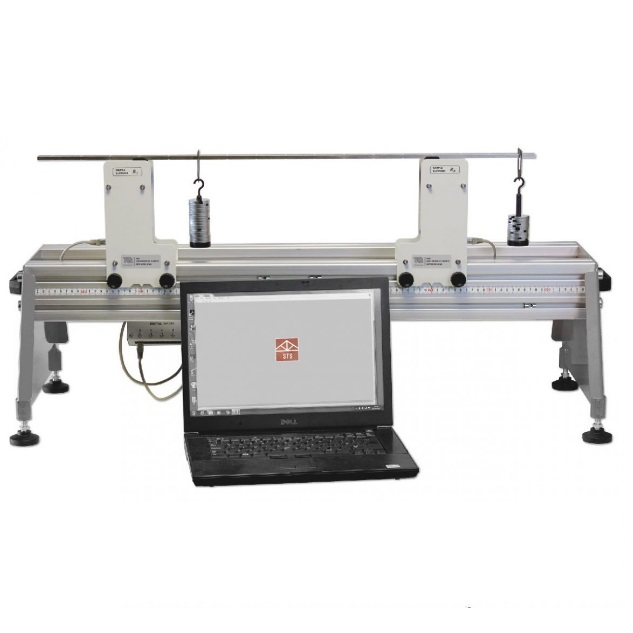

Module d'étude de l'équilibre d'une poutre en appuis simples - STS22
![matériel pédagogique : Module d'étude de l'équilibre d'une poutre en appuis simples](javascript:fenetreCent("/zoom.php?image=/image_produit/STS22.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module expérimental d'étude des caractéristiques d'une poutre en flexion sur deux appuis simples.
Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Introduction sur le pont à poutres en porte-à-faux (ou pont Gerber)
- Réactions de supports pour une charge ponctuelle croissante et une charge uniformément répartie
- Évolution des réactions des supports du pont et les réactions entre les sections en porte-à-faux et la section suspendue en fonction des charges
- Lignes d'influences pour les supports et les réactions internes dues à une charge se déplaçant sur la structure de la poutre
- Principe de superposition
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DE L'EQUILIBRE D'UNE POUTRE EN APPUIS SIMPLES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Principe des moments
- Lignes d'influence
- Réactions dues à une charge ponctuelle le long d'une poutre
- Réactions dues à une charge uniformément répartie sur une poutre
- Principe de superposition
Spécifications techniques requises:
- Deux supports de poutre équipé chacun d'une cellule de charge pour la mesure des réactions verticales aux appuis
- Les supports sont équipés d'index afin de pouvoir mesurer précisément leur position
- Une poutre rigide de 850 mm de long et de section transversale nominale de 19 x 6.3 mm
- Nombreuses combinaisons de chargement possibles, y compris les charges uniformément répartie
- Neuf crochets de poids
- 50 masses de 20 g
- Deux Câbles
- Plateau de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives, telles que des éléments de treillis de différentes formes de sections transversales et matériaux.
- Dimension structure assemblée : env 850 x 80 x 240 mm
- Manuel d'utilisation et de travaux pratiques
