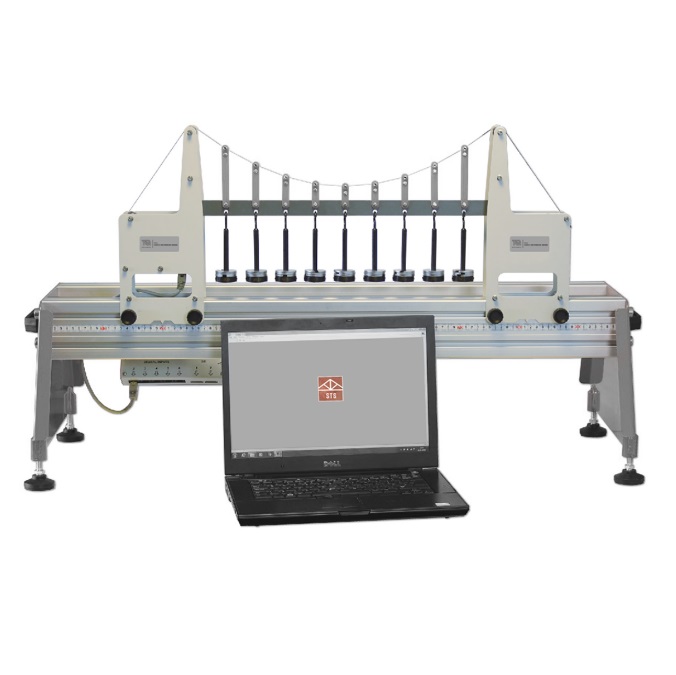

Module d'étude d'un pont suspendu simple - STS19
![matériel pédagogique : Module d'étude d'un pont suspendu simple](javascript:fenetreCent("/zoom.php?image=/image_produit/STS19.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module expérimental permettant d'étudier les caractéristiques d'un pont suspendu.
Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Évolution de la tension dans le câble de suspension en fonction de la charge
- Comparaison entre une charge ponctuelle et une charge uniformément répartie
- Exploration du rapport entre la masse du "tablier" et celle d'une charge se déplacement sur le pont
- Comparaison de la théorie simplifiée basée sur une parabole avec une analyse théorique plus réaliste basée sur le modèle
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE D'UN PONT SUSPENDU
Le banc devra permettre les exploitations pédagogiques suivantes:
- Évolution de la tension dans le câble de suspension en fonction de la charge
- Comparaison entre une charge ponctuelle et une charge uniformément répartie
- Exploration du rapport entre la masse du "tablier" et celle d'une charge se déplacement sur le pont
- Comparaison de la théorie simplifiée basée sur une parabole avec une analyse théorique plus réaliste basée sur le modèle
Spécifications techniques requises:
- Deux supports de pont
- Pont suspendu par câble avec tablier, Portée de 0,5 m et flèche de 0,1 m
- Charges multiples permettant de réaliser de nombreuses combinaisons de charges, y compris les charges uniformément réparties
- Lecture directe de la tension du câble à l'aide d'une cellule de charge
- Câble
- Différentes combinaisons de charges possibles, y compris les charges uniformément réparties
- Neuf crochets de poids et 50 masses de 20 g
- Jeu de clés hexagonales pour le montage
- Plateau de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives
- Dimensions : 760 x 90 x 340 mm
- Manuel d'utilisation et de travaux pratiques
