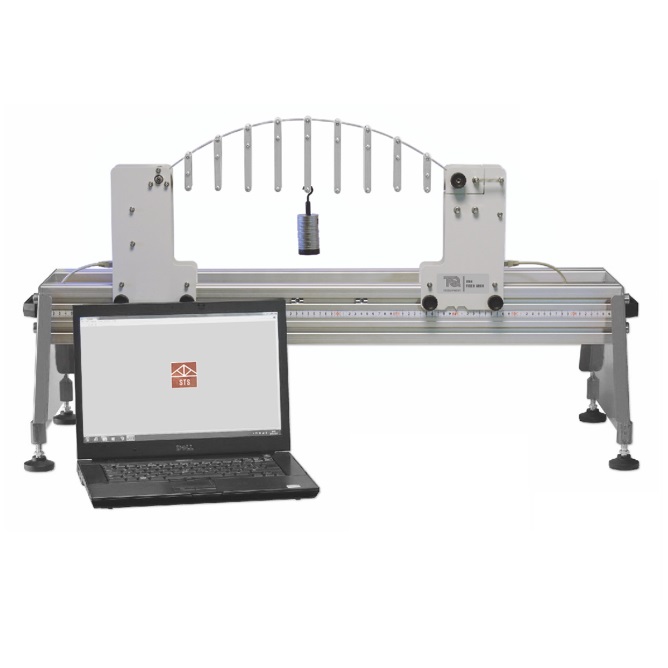

Module d'étude d'un pont en arc avec extrémités encastrées - STS11
![matériel pédagogique : Module d'étude d'un pont en arc avec extrémités encastrées](javascript:fenetreCent("/zoom.php?image=/image_produit/STS11.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module expérimental permettant d'étudier les caractéristiques d'un pont en arc à extrémités encastrées sous différentes conditions de chargement.
Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Réaction horizontale et moment d'encastrement dus à une variation charge ponctuelle une structure hyperstatique
- Réaction horizontale et moment d'encastrement dû au déplacement d'une charge ponctuelle sur une structure hyperstatique
- Réactions horizontales et moment d'encastrement dû à une charge uniformément répartie sur une structure hyperstatique
- Lignes d'influence et superposition
- Lignes de poussée dans un arc
- L'hypothèse de la sécante
- Construction graphique du diagramme de moment fléchissant pour des charges ponctuelles
- Moments fléchissant maximum dus à une charge sur un arc
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE D'UN PONT EN ARC AVEC EXTREMITES ENCASTREES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Réaction horizontale et moment d'encastrement dus à une variation charge ponctuelle une structure hyperstatique
- Réaction horizontale et moment d'encastrement dû au déplacement d'une charge ponctuelle sur une structure hyperstatique
- Réactions horizontales et moment d'encastrement dû à une charge uniformément répartie sur une structure hyperstatique
- Lignes d'influence et superposition
- Lignes de poussée dans un arc
- L'hypothèse de la sécante
- Construction graphique du diagramme de moment fléchissant pour des charges ponctuelles
- Moments fléchissant maximum dus à une charge sur un arc
Spécifications techniques requises:
- Deux supports encastrés équipés chacun d'un index pour mesurer avec précision leur position
- Une cellule de charge sur l'un des supports permettra de mesurer la réaction horizontale due à la charge.
- Une cellule de charge sur l'autre support permettra de mesurer le moment d'encastrement
- Un arc de 0,5 m de portée x 0,1 m de hauteur
- Nombreuses combinaisons de charges, y compris les charges uniformément réparties
- 2 câbles
- Neuf crochets de poids
- Jeu de 50 masses de 20 g
- Plateaux de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives, telles que des éléments de treillis de différentes formes de sections transversales et matériaux.
- Dimension structure assemblée : env 660 x 100 x 320 mm
- Manuel d'utilisation et de travaux pratiques
