Module d'étude d'un pont en arc à deux articulations - STS10

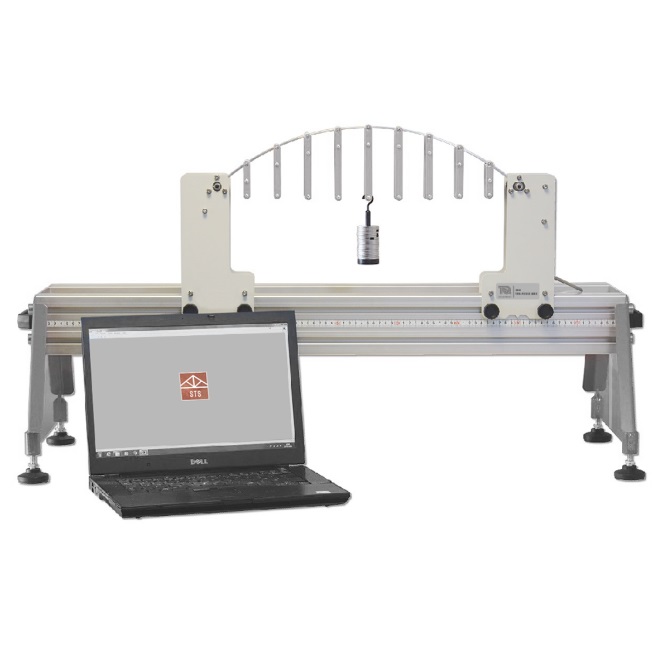

![matériel pédagogique : Module d'étude d'un pont en arc à deux articulations](javascript:fenetreCent("/zoom.php?image=/image_produit/STS10.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module expérimental permettant d'étudier les caractéristiques d'un pont en arc à deux articulations sous différentes conditions de chargement.
Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Réaction horizontale due à une charge ponctuelle variable sur une structure hyperstatique
- Réaction horizontale due à une charge ponctuelle mobile sur une structure hyperstatique
- Réactions horizontales dues à une charge uniformément répartie sur une structure hyperstatique
- Lignes d'influence et superposition
- Lignes de poussée dans un arc
- Construction graphique du diagramme de moment fléchissant pour des charges ponctuelles
- Moments fléchissant maximum dû à une charge sur un arc
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE D'UN PONT EN ARC A TROIS ARTICULATIONS
Le banc devra permettre les exploitations pédagogiques suivantes:
- Réaction horizontale due à une charge ponctuelle variable sur une structure hyperstatique
- Réaction horizontale due à une charge ponctuelle mobile sur une structure hyperstatique
- Réactions horizontales dues à une charge uniformément répartie sur une structure hyperstatique
- Lignes d'influence et superposition
- Lignes de poussée dans un arc
- Construction graphique du diagramme de moment fléchissant pour des charges ponctuelles
- Moments fléchissant maximum dû à une charge sur un arc
Spécifications techniques requises:
- Un support articulé équipé d'un index pour mesurer avec précision sa position
- Un support articulé permettant un mouvement de translation (support à rouleau) équipé d'un index pour mesurer avec précision sa position et équipé d'une cellule de charge à jauges de déformation pour la mesure directe de la réaction horizontale
- Un arc de 0,5 m de portée x 0,1 m de hauteur
- Nombreuses combinaisons de charges, y compris les charges uniformément réparties
- Câble
- Neuf crochets de poids
- Jeu de 50 masses de 20 g
- Plateaux de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives, telles que des éléments de treillis de différentes formes de sections transversales et matériaux.
- Dimension structure assemblée : env 660 x 100 x 320 mm
- Manuel d'utilisation et de travaux pratiques
