Module d'étude des déformations et réactions de portiques - STS18

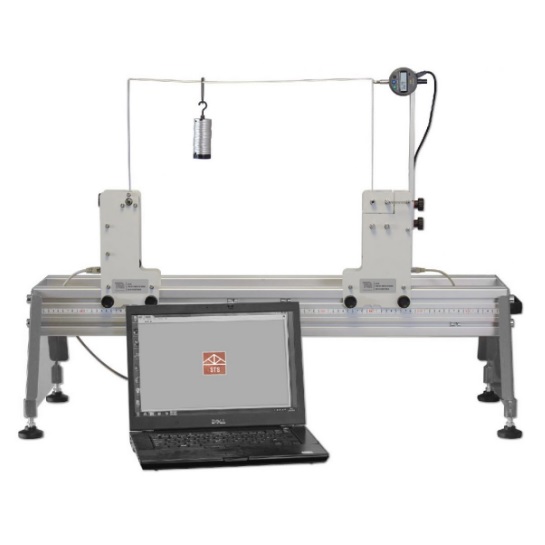

![matériel pédagogique : Module d'étude des déformations et réactions de portiques](javascript:fenetreCent("/zoom.php?image=/image_produit/STS18.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Module expérimental permettant d'étudier des portiques rectangulaires soumis à une charge verticale.
Le module se monte sur le portique d'essai universel optionnel STS1 et peut se connecter au système d'acquisition automatique de données sur les structures (VDAS® intégré).
Exploitations pédagogiques
Le banc permet de réaliser les simulations informatiques des structures suivantes:
- Réaction horizontale et moment fléchissant dus à une variation charge ponctuelle sur un portique
- Portiques à section transversale uniforme et non uniforme
- Prévision de la direction du déplacement latéral en en tenant compte des forces de cisaillement
- Utilisation de la méthode de distribution des moments (Hardy Cross) pour calculer les moments fléchissants, l'amplitude du déplacement latéral et les réactions horizontales des supports
- Déplacement horizontal d'un portique dû à un chargement asymétrique
- Déplacement horizontal d'un portique dû à l'asymétrie des montants
- Tracer des diagrammes de moments fléchissants
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MODULE D'ETUDE DES DEFORMATIONS ET REACTIONS DE PORTIQUES
Le banc devra permettre les exploitations pédagogiques suivantes:
- Réaction horizontale et moment fléchissant dus à la variation d'une charge ponctuelle sur un portique
- Portiques à section transversale uniforme et non uniforme
- Prévision de la direction du déplacement latéral en en tenant compte des forces de cisaillement
- Utilisation de la méthode de distribution des moments (Hardy Cross) pour calculer les moments fléchissants, l'amplitude du déplacement latéral et les réactions horizontales des supports
- Déplacement horizontal d'un portique dû à un chargement asymétrique
- Déplacement horizontal d'un portique dû à l'asymétrie des montants
- Tracer des diagrammes de moments fléchissants
Spécifications techniques requises:
- Deux supports avec index pour mesure précisément leur position, l'un avec une cellule de charge horizontale, l'autre avec une cellule de charge pour la mesure du moment d'encastrement.
- Portique uniforme de 250 mm de hauteur x 500 mm de longueur et section nominale de 15 mm x 2 mm
- Portique non uniforme de 250 mm de hauteur x 500 mm de longueur et de sections nominales de 15 mm x 2 mm et possédant un montant de section de 15 x 1,5 mm
- Lecture directe de manière numérique de la réaction horizontale sur un des supports et du moment d'encastrement sur l'autre
- Comparateur numérique de précision mesurant le déplacement horizontal (latéral)
- La traverse des portiques pourra être chargée n'importe où sur sa longueur
- 3 câbles
- 3 crochets de poids
- 25 masses de 20 g
- Pied à coulisse
- Plateau de rangement
- Le module devra pouvoir se raccorder à un châssis d'essais avec interface d'acquisition de données intégrée et logiciel permettant aux étudiants de simuler les expériences réalisées à partir du module expérimental et également de simuler des configurations alternatives, telles que des éléments de treillis de différentes formes de sections transversales et matériaux.
- Dimension structure assemblée : env 660 x 100 x 320 mm
- Manuel d'utilisation et de travaux pratiques
