Système d'extensomètrie 3D tridimensionnel par corrélation d'images numériques (DIC) - DEFLEX-3D
![matériel pédagogique : Système d'extensomètrie 3D tridimensionnel par corrélation d'images numériques (DIC)](javascript:fenetreCent("/zoom.php?image=/image_produit/DEFLEX-3D.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description

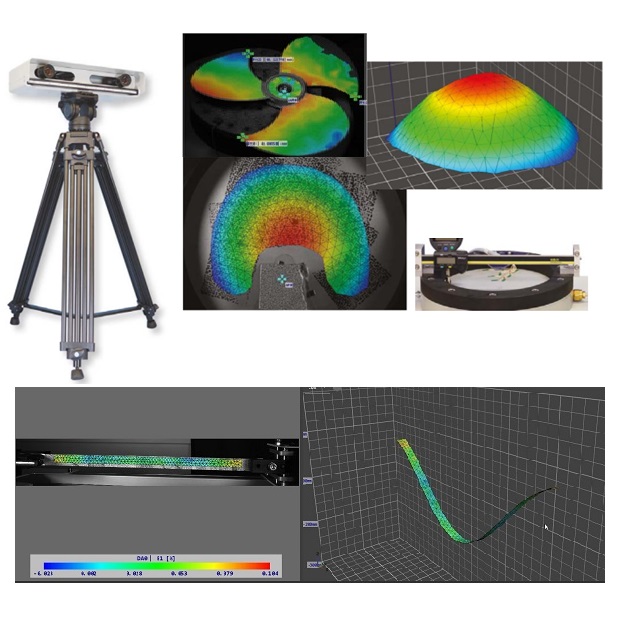

Système d'extensomètrie tridimentionnel par corrélation d'images numériques (DIC) dédié à l'enseignement pour offrir aux étudiants une solution conviviale par visualisation optique pour la mesure des déformations sur des objets 3D.
Il est équipé d'un boitier équipé de 2 caméras et d'un logiciel de traitement d'images pour l'analyse des mouvements, des déplacements et des déformations.
Système de visualisation 3D plein champ avec analyse des déplacements, des déformations et des mesures hors plan sur des surfaces complexes.
Permet une représentation visuelle en 3D de mouvements complexes et de vibrations.
Méthode non destructive permettant d'évaluer la qualité des matériaux et des objets en identifiant les défauts cachés des matériaux.
Le système DefleX®-3D est un support idéal pour des démonstrations et des travaux pratiques en science des matériaux, ingénierie structurelle et de manière plus générale en génie mécanique.
Exploitations pédagogiques
Objectifs pédagogiques:
- Représentation visuelle des déformations dans des structures soumises à des sollicitations mécaniques
- Validation et vérification de modèles de simulation par éléments finis (MEF),
- Aider à comprendre le comportement des matériaux et faciliter l'identification des défauts cachés
- Améliorer la compréhension de conceptions complexes et des mouvements dynamiques,
- Mise en évidence les limites des appareils d'essai physiques et les déformations fantômes causées par les appareils de mesure
Spécifications pour appel d'offres
SYSTÈME D'EXTENSOMETRIE 3D TRIDIMENSIONNEL PAR CORRELATION D'IMAGES NUMERIQUES (DIC)
Système à Corrélation d'Images Numériques (DIC) tridimentionnel permettant de mesurer les déplacements et les déformations à la surface d'un matériau en trois dimensions. DefleX®-3D est idéal pour les cours de science des matériaux, d'ingénierie structurelle et les cours généraux en génie mécanique.
Objectifs pédagogiques:
- Représentation visuelle des déformations dans des structures soumises à des sollicitations mécaniques
- Validation et vérification de modèles de simulation par éléments finis (MEF),
- Aider à comprendre le comportement des matériaux et faciliter l'identification des défauts cachés
- Améliorer la compréhension de conceptions complexes et des mouvements dynamiques,
- Mise en évidence les limites des appareils d'essai physiques et les déformations fantômes causées par les appareils de mesure
Spécifications techniques requises:
- Système DIC tridimensionnel tout-en-un avec lumière LED intégrée et caméras (fournies avec 2 objectifs de 12 mm).
- Système répondant aux exigences des normes ISO9513 et ASTM E83
- Boitier incluant 2 caméras à faible bruit avec éclairage LED intégré, résolution : 5 MPx
- 2 objectifs de 12 mm
- 2 objectifs de 25 mm
- Câble d'alimentation/de connexion USB
- 3 x grilles d'étalonnage
- Licence sur Clé de protection USB
- Clé USB avec fichiers d'installation et manuel d'utilisation complet
- Logiciel DefleX®
- Trépied de caméra
- 2 bras de fixation léger
- 2 x projecteurs à LED
- 2 x Trépied pour lampe
- Écran de fond
- Boîte de rangement robuste
- Jeu de marqueur noir permanent à pointe fine, un marqueur noir non permanent à pointe fine, un marqueur blanc à pointe fine
- 5 x attache-câbles avec crochet et boucle
- Logiciel en licence éducation monoposte (Dongle Usb de protection) de traitement d'images pour l'analyse des mouvements, des déplacements et des déformations avec large gamme d'outils de mesures en temps réel, fonctions DIC et E/S avancées et fonctionnalités de post traitement incluant une année de mise à jour d'améliorations techniques.
- Clé USB avec fichiers d'installation et manuel d'utilisation complet
