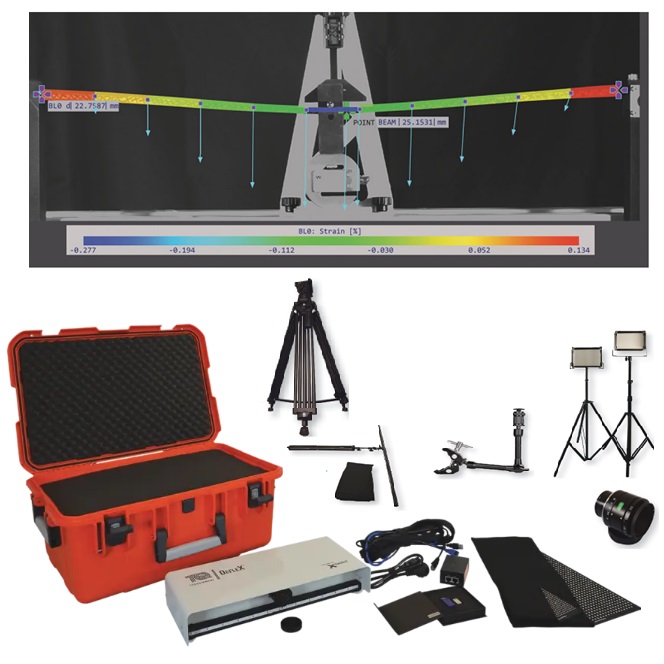

Système d'extensomètrie 2D bidimensionnel par corrélation d'images numériques (DIC) - DEFLEX-2D
![matériel pédagogique : Système d'extensomètrie 2D bidimensionnel par corrélation d'images numériques (DIC)](javascript:fenetreCent("/zoom.php?image=/image_produit/DEFLEX-2D.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Système d'extensomètrie bidimensionnel par corrélation d'images numériques (DIC) dédié à l'enseignement pour offrir aux étudiants une solution conviviale par visualisation optique pour la mesure des déformations sur des objets de différentes tailles.
Il est équipé d'une caméra et d'un logiciel de traitement d'images pour l'analyse des mouvements, des déplacements et des déformations.
Il peut mesurer des caractéristiques visibles sur des objets et des surfaces de matériaux comme des vis, des joints, des arêtes, des rainures et des structures composites. Ceci est réalisé à l'aide d'un motif moucheté appliquée aux parties concernées de la surface cible.
Spécifications pour appel d'offres
SYSTÈME D'EXTENSOMETRIE 2D BIDIMENSIONNEL PAR CORRELATION D'IMAGES NUMERIQUES (DIC)
Système à Corrélation d'Images Numériques (DIC) permettant de mesurer et visualiser par méthode optique sans contact les déformations de surface, les déformations et les déplacements dans les matériaux et les formes.
Spécifications techniques requises:
- Système DIC tout-en-un avec lumière LED intégrée et caméra (fournie avec un objectif de 12 mm).
- Système répondant aux exigences des normes ASTM E83, ISO 9513 et JIS B7741
- Caméra à faible bruit avec éclairage LED intégré, résolution : 6,3 MPx
- Champ de vision FOV/résolution à distance de 239 mm : 190/0,5 mm
- Doit permettre une large gamme de zones de mesure: 200-2000 mm
- Kit d'étalonnage inclus avec deux grilles d'étalonnage
- Fréquence d'images : 60 FPS
- Câble d'alimentation/de connexion USB
- Trépied de caméra
- Bras de fixation léger
- 2 x lampes LED supplémentaires
- Trépied pour lampe
- Écran de fond
- Boîte de rangement robuste
- Un marqueur noir permanent à pointe fine, un marqueur noir non permanent à pointe fine, un marqueur blanc à pointe fine
- Attache-câble avec crochet et boucle
- Logiciel en licence éducation monoposte (Dongle Usb de protection) de traitement d'images pour l'analyse des mouvements, des déplacements et des déformations avec large gamme d'outils de mesures en temps réel, fonctions DIC et E/S avancées et fonctionnalités de post traitement incluant une année de mise à jour d'améliorations techniques.
- Clé USB avec fichiers d'installation et manuel d'utilisation complet
