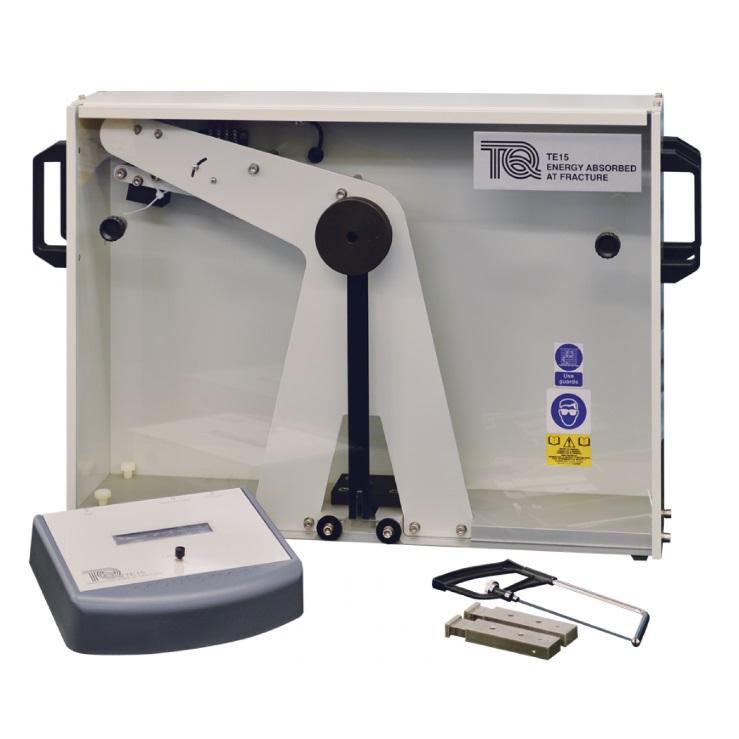

Mouton pendule de laboratoire - 2,75 J - TE15

matériel pédagogique : Mouton pendule de laboratoire - 2,75 J
Agrandir image

Description

Mouton pendule de laboratoire à monter sur table de capacité 2,75 J permettant d'effectuer des essais de résilience sur des barres entaillés afin de familiariser les étudiants avec un appareil sécurisé sur les techniques d'essai de choc sur les matériaux les plus communément utilisées telles que les essais Izod ou Charpy.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Exploitations pédagogiques

Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Introduction aux principes des méthodes d'essais de résilience les plus communes, tels que les essais Izod et Charpy
- Etude de la résistance des matériaux à la propagation de fissure
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).

Spécifications pour appel d'offres

MOUTON PENDULE DE LABORATOIRE

Le banc devra permettre les exploitations pédagogiques suivantes:
- Introduction aux principes des méthodes d'essais de résilience les plus communes, tels que les essais Izod et Charpy
- Etude de la résistance des matériaux à la propagation de fissure

Spécifications techniques requises:
- L'équipement doit être constitué d'un mouton pendule supporté par un châssis rigide.
- Le point d'articulation du pendule doit être réalisé par un roulement à faible frottement.
- Il doit comprendre un codeur de position mesurant la position angulaire du pendule sur toute sa gamme de rotation.
- Toutes les parties mobiles du banc doivent être protégée par un carter de sécurité transparent avec micro contacteur.
- Des pieds réglables en hauteur devront permettre la mise à niveau du banc
- Un électro aimant permettra le maintien du pendule en position haute.
- Un boitier de contrôle séparé devra permettre de contrôler le lâché du pendule à distance. Ce boitier comprendra un afficheur numérique sur lequel on pourra relever la position angulaire du pendule avant et après impact ainsi que l'énergie absorbée directement en Joules.
- L'équipement devra permettre de tester des éprouvettes en acier (étiré, et recuit), laiton, cuivre et aluminium
- Énergie d'impact maximum : 2.75 J
- Dimensions : unité principale : 730 x 230 x 480 mm + Boitier d'instrumentation : 230 x 210 x 60 mm
- Éprouvettes : 2 m de tige pleine de 3.2 mm de diamètre en alliage d'aluminium, Cuivre, Laiton, Acier doux (étiré, et recuit)
- Accessoires pour réalisation des éprouvettes à fournir, incluant :
- Scie à métaux avec 10 lames de rechange
- Gabarit de coupe
- Deux mors de fixation de l'éprouvette - Clés Allen
- Manuel d'utilisation et de travaux pratiques
