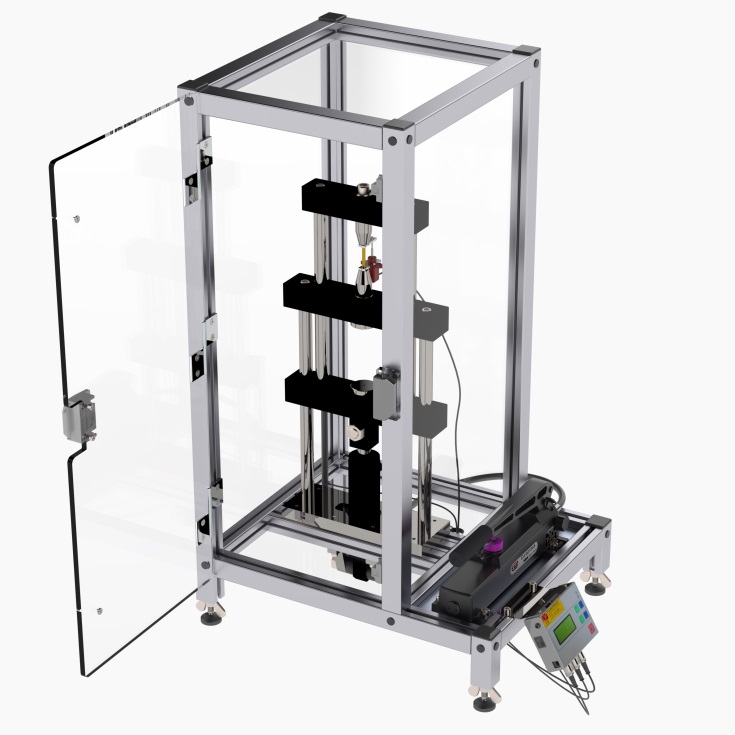

Machine d'essai universelle pédagogique manuelle de table, 35 KN - HSM58
![matériel pédagogique : Machine d'essai universelle pédagogique manuelle de table, 35 KN](javascript:fenetreCent("/zoom.php?image=/image_produit/HSM58.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Machine d'essais universelle pédagogique hydraulique manuelle de table de capacité 35 KN permettant d'effectuer des essais sur des éprouvettes métalliques. La machine permet selon les accessoires optionnels d'effectuer des tests de traction, compression, flexion, cisaillement, emboutissage, dureté Brinell, dureté Vickers, essais sur ressorts. L'acquisition des courbes contrainte - déformation est obtenue à l'aide d'un extensomètre et d'une interface d'acquisition de données avec logiciel.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Essais de traction sur différents types de matériaux métalliques
- Tracé du diagramme contrainte-déformation dans le domaine élastique et plastique
- Détermination du module d'élasticité
- Essais de compression sur différents types de matériaux (en option)
- Essais de dureté Brinell (en option)
- Essais de dureté Vickers (en option)
- Essais de flexion (en option)
- Essais de cisaillement (en option)
- Essais de cisaillement non symétrique (en option)
- Essais sur ressorts hélicoïdaux (en option)
- Essais d'emboutissage (en option)
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MACHINE D'ESSAI UNIVERSELLE DE TABLE, 35 KN
Le banc devra permettre les exploitations pédagogiques suivantes:
? Essais de traction
? Tracé des courbes force - déplacement et contrainte - déformation
? Mesure du module d'élasticité
Spécifications techniques requises :
? Machine universelle de table pour essais sur des matériaux
? Châssis aluminimu avec base acier
? Zone d'essai completement protégée par un carter de protection en plastque transparent avec porte d'accès
? Colonnes en acier avec guidage par paliers lisses
? Mise en charge avec une pompe hydraulique manuelle
? Force mesurée par un capteur électronique de pression sur le circuit hydraulique
? Capteur linéaire de déplacement traverse
? Charge maximum: 35 kN
? Déplacement maximum de 100 mm
? Fourni avec un extensomètre pour mesure précise à 3 décimales de la déformation de l'éprouvette
? La charge et l'allongement doivent être indiqués numériquement sur un boitier avec afficheur
? Boitier d'interface avec afficheur numérique de la force et de l'allongement
? Système d'acquisition sur PC avec interface Usb permettant un enregistrement des données et un affichage des courbes en temps réel
? Le logiciel doit permettre à l'utilisateur de démarrer ou d'arrêter l'enregistrement d'un essai, de déclencher un enregistrement automatiquement en fonction d'une valeur, de nettoyer la mémoire de l'interface, de récupérer les données stockées dans l'interface ou d'afficher en temps réel les valeurs de la force appliquée et de l'allongement.
? Doit être fourni avec tous les outils et les accessoires nécessaires pour son utilisation rangés dans une malettre
? Jeu de 40 éprouvettes de tractions cylindriques de type haltère avec extrémités filetées diam M10 en acier, aluminium, laiton, titane
? Dimensions des éprouvettes: Longeur 85 mm, longueur de la section réduide: 36 mm, diamètre de la section réduite : 6 mm
? Jeu de mors à douilles pour éprouvettes filetées
? Jeu de plateaux de compression
? 16 Éprouvettes de compression x (8 en bois ; 8 en Plastique) diamètre 25 mm x épaisseur 50 mm
Acessoires: outils, burette d'huile, protections auditives
? Alimentation électrique en 220/240V, 50Hz,
? Dimensions: env 630 x 520 x 800 mm
? Fourni avec manuel d'utilisation en Français.
