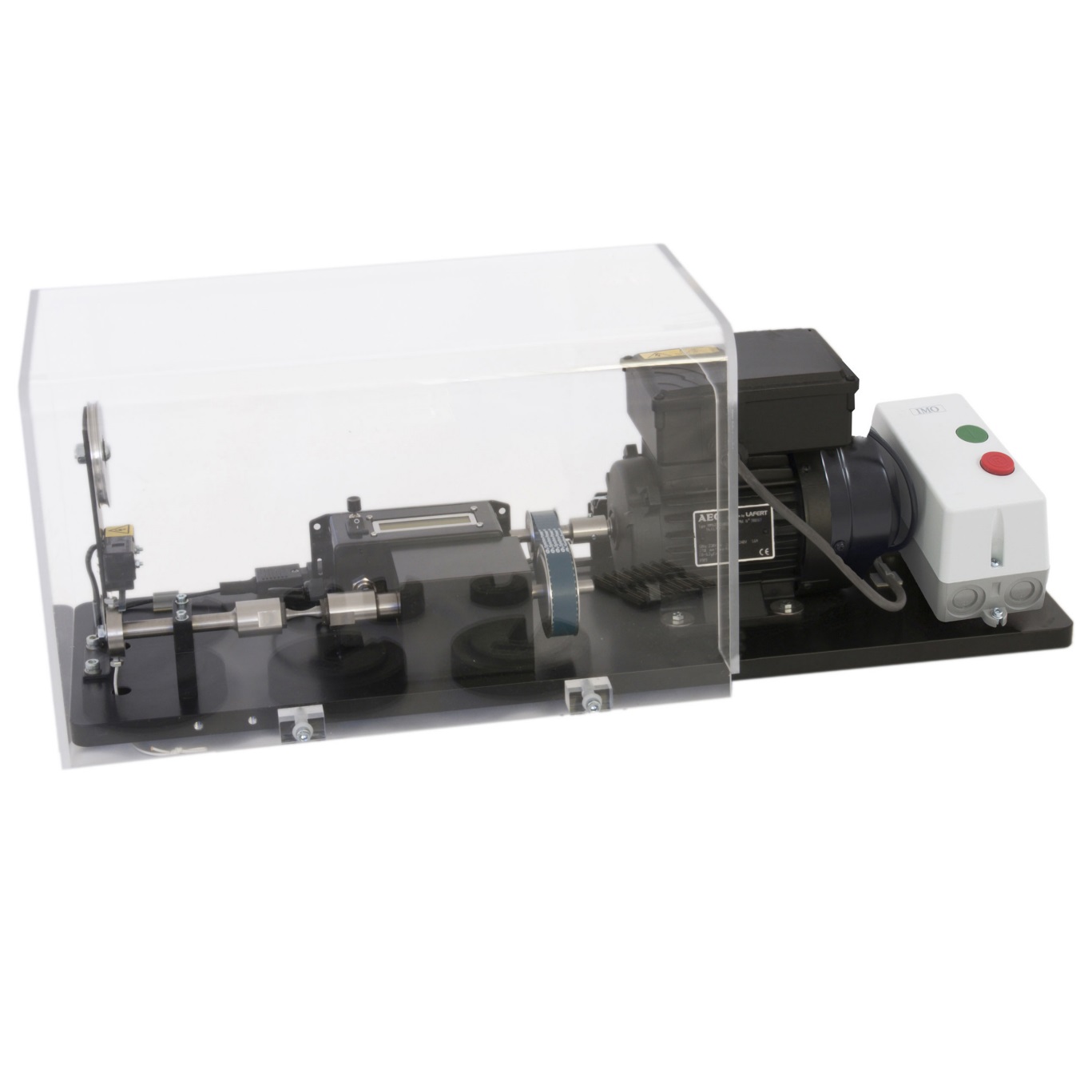

Machine d'essai de fatigue en flexion rotative analogique - HSM19
![matériel pédagogique : Machine d'essai de fatigue en flexion rotative analogique](javascript:fenetreCent("/zoom.php?image=/image_produit/HSM19.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Machine d'essai de fatigue en flexion rotative de Wohler permettant de démontrer les effets de la fatigue sur un matériau soumis à une contrainte de flexion sinusoïdale. La machine est équipée d'un carter de sécurité avec contacteur de sécurité. Vitesse variable et affichage numérique du nombre de tours jusqu'à la rupture.
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Exploitations pédagogiques
Le banc permet de réaliser les travaux pratiques (TP) suivants:
- Introduction du phénomène de fatigue par l'utilisation d'une machine de flexion rotative de Wohler,
- Introduction aux étudiants des courbes S-N
- Démontrer l'influence du type de matériau sur la résistance à la fatigue
- Démontrer l'influence de la forme de l'éprouvette
Fourni avec manuel d'exploitation pédagogique complet avec travaux pratiques (TP).
Spécifications pour appel d'offres
MACHINE DE FLEXION ROTATIVE ANALOGIQUE
Le banc devra permettre les exploitations pédagogiques suivantes:
- Introduction du phénomène de fatigue par l'utilisation d'une machine de flexion rotative de Wohler,
- Introduction aux étudiants des courbes S-N
- Démontrer l'influence du type de matériau sur la résistance à la fatigue
- Démontrer l'influence de la forme de l'éprouvette
Spécifications techniques requises:
- Banc de table pour démontrer les effets de fatigue sur les matériaux
- Fonctionnement autonome
- Moteur d'entraînement réglable à environ 5600 ou 1400 tr/min. Vitesse nominale 2800 Tr/min.
- Entraînement par système de réducteur et courroie avec possibilité d'ajuster le rapport de réduction à 20 dents et 40 dents
- Capteur compte tour avec compte-tours numérique avec fonction de remise à zéro
- Bras de chargement cantilever avec système d'auto compensation du poids
- Mors de serrage pour la fixation des éprouvettes
- La charge devra être appliquée aux éprouvettes à l'aide de deux crochets de poids et d'un ensemble de poids (1 x 1N, 2 x 2N, 1 x 5N, 3 x 10N)
- Carter de protection transparent pour protéger l'utilisateur de toute projection en cas de rupture de l'éprouvette
- Micro contacteur double de sécurité coupant l'alimentation en cas d'ouverture du carter
- Boîtier de démarrage du moteur avec fonction marche/arrêt
- câble d'alimentation de 3 mètres
- Arrêt automatique du moteur en cas de cassure de l'éprouvette
- Jeu de 10 éprouvettes altère en acier doux de diamètre à la section réduite de 4mm x 65 mm de long
- 1 clé hexagonale, 1 clé plate, 1 courroie de rechange
- Dimensions: 715(L) x 260(l) x 280(H) mm
- Fourni avec un manuel d'utilisation en Français
