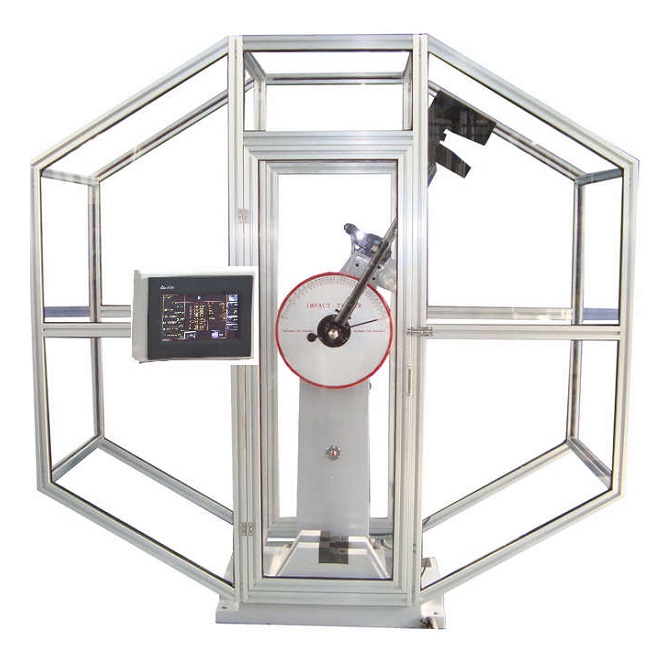

MOUTON PENDULE 300J POUR ESSAIS CHARPY AVEC ECRAN TACTILE DE COMMANDE - JSB300S
![matériel pédagogique : MOUTON PENDULE 300J POUR ESSAIS CHARPY AVEC ECRAN TACTILE DE COMMANDE](javascript:fenetreCent("/zoom.php?image=/image_produit/JSB300S.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Ce mouton pendule ref en version à écran numérique tactile est utilisé pour réaliser des essais de résilience au choc sur des matériaux métallique et permet réaliser des essais de résilience Charpy selon les normes internationales ISO148 et DIN10045 et en option à la norme ASTM E23. Cet équipement permet de déterminer la résistance au choc des matériaux métalliques sous une charge dynamique. L'appareil comprend des fonctions de remise à zéro, relevage automatique du marteau, enregistrement de la valeur de l'énergie absorbée par le choc et permet de configurerle cycle du pendule.
Les résultats sont affichés à la fois sur une échelle graduée analogique et un écran tactile numérique permettant également la communication homme-machine. La conception mécanique innovante de l'appareil offre un excellent rapport qualité/prix ainsi qu'une bonne précision de mesure. Il est utilisé dans des centres de recherche, des instituts de formation, des organismes de contrôle, des laboratoires de contrôle qualité matériaux dans l'industrie.
Le levage du pendule est motorisé et l'ensemble est entièrement sécurisé par une cabine de protection transparent avec microcontacteur de sécurité.
Spécifications pour appel d'offres
MOUTON PENDULE CHARPY À LECTURE NUMÉRIQUE AUTOMATISÉ CAPACITÉ 300 J
Spécifications techniques requises:
- Conforme aux normes internationales ISO148,DIN10045 et ASTM E23
- Châssis très rigide avec bras de pendule monté sur roulements antifriction
- Système de commande avec interface homme machine à écran tactile multi langues à API intégré monté sur console déportée permettant la mesure de différents paramètres (energie absorbée, énergie potentielle angle de laché, ...)
- Système de relevage automatique du pendule après l'essai avec fonction de remise à zéro
- L'énergie absorbée par l'éprouvette cassée sera indiquée directement par une aiguille sur un cadran gradué et un afficheur de commande à écran tactile
- Boitier de commande manuel à interrupteurs déporté permettant de contrôler le lâché du pendule.
- Système de verrouillage de sécurité de maintient du pendule en position levée
- Cabine de sécurité de forme hexagonale en aluminium avec micro contacteur de sécurité au niveau de la porte
- Énergie d'impact : 300J, 150J (2 marteaux)
- Vitesse d'impact : 5.2m/s
- Angle de levage :150º, précision 1°
- Portée standard : : 40 mm +0.2 mm
- Angle arrondi au niveau des mâchoires : R1-1.5mm
- Angle arrondi au niveau du couteau : R2-2.5 (ISO148)
- Taille d'éprouvette : 10 x 10 x 55 mm
- Alimentation électrique : 3 phases, 380V/220V, 50/60Hz
- Dimensions : env 2200 x 650 x 1960 mm (avec la grille de protection)
Accessoires fournis en standard
- Mors (en incluant le support) (R=1mm) : 1 paire
- Marteaux 300J, 150J : 1 Pièce de chaque
- Couteaux : R2 et R8
- Support d'éprouvette - Portée (L = 40 mm) : 1 Pièce
- Plaque de centrage de l'éprouvette (L = 40 mm) (U, V) : 1 Pièce
- Clé plate : 1 Pièce
- Clé hexagonale : 1 Pièce
- Boulon d'ancrages (M16 x 300 m) : 4 pièces
- Jeu de 10 éprouvettes Charpy pour la mise en service
- Manuel d'utilisation
