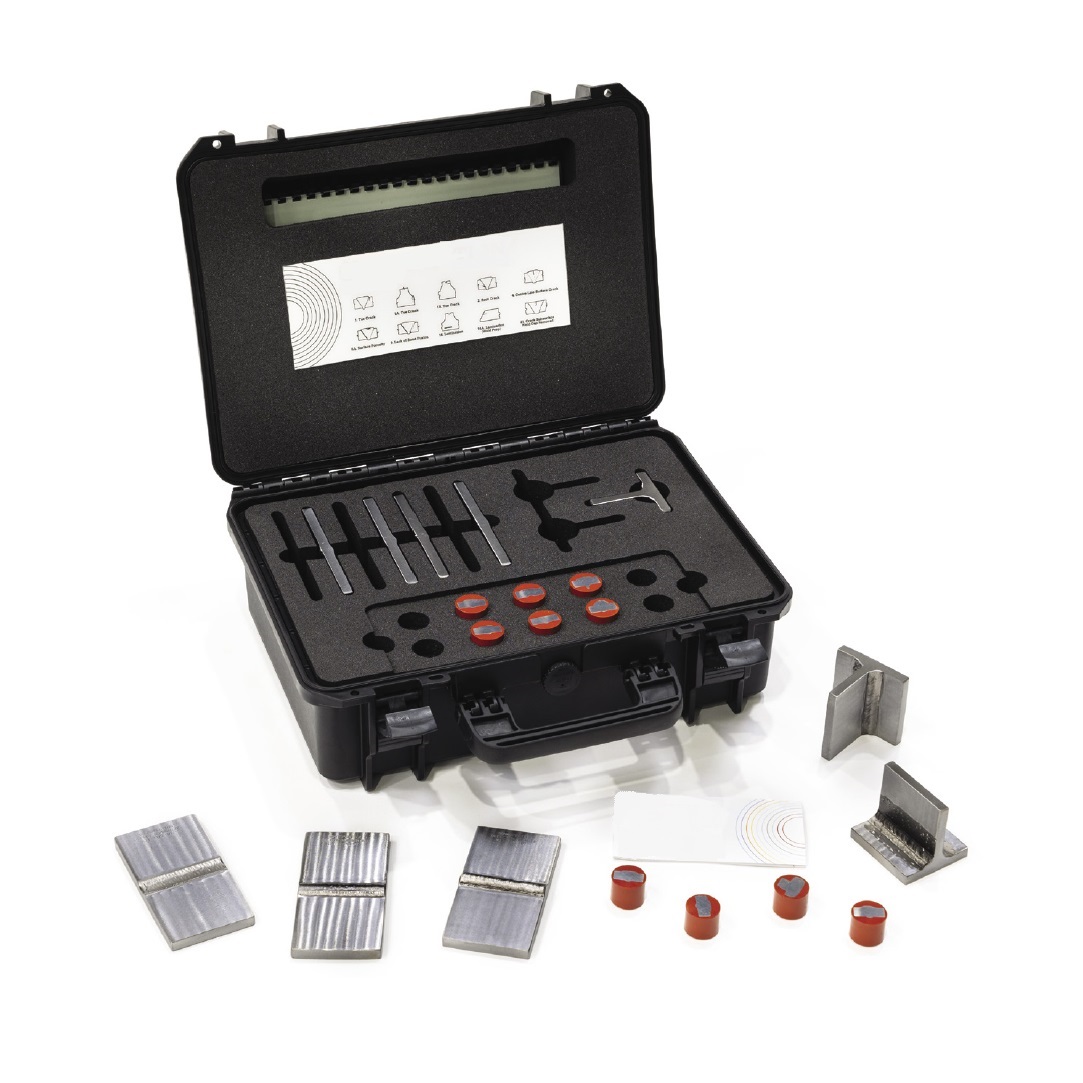

MALLETTE PÉDAGOGIQUE CND (ULTASONS) - UT-AC
![matériel pédagogique : MALLETTE PÉDAGOGIQUE CND (ULTASONS)](javascript:fenetreCent("/zoom.php?image=/image_produit/UT-AC.jpg","fencent","menubar=no","scrollbars=no","statusbar=no"))
Description
Mallette pédagogique dédiée au contrôle non destructif (CND) par ultrasons
Cette mallette constitue un excellent support pour les travaux pratiques car elle fournit une information précieuse concernant les différents défauts caractéristiques, la manière de les identifier et de les interpréter en fonction des signaux ou des indications fourni par les procédés contrôle CND.
1 éprouvette en forme de T et les 9 autres éprouvettes en forme de plaquettes comportent une sélection de défauts débouchant en surface ou internes à la soudure couramment rencontrés. Elles permettent de comprendre et d'identifier les types de défauts en fonction des échos ultrasonores et de les comparer avec les coupes macrographiques et les photo-radiographies fournies. De plus, des techniques fondamentales de détection par ultrasons et d'évaluation de la taille des défauts peuvent être développées.
Matériau : Acier au carbone
Spécifications pour appel d'offres
MALLETTE PÉDAGOGIQUE CND (ULTASONS)
Spécifications techniques requises:
- Un jeu de 10 éprouvettes d'essais (1 éprouvette en forme de T et les 9 autres éprouvettes en forme de plaquettes) faciles à manipuler, en acier au carbone, comportant chacune un défaut de différent type, de dimensions et d'emplacement spécifique.
Toutes ces éprouvettes seront revêtues d'une laque transparente pour éviter la corrosion.
- Une coupe macrographique de chaque défaut recouverte d'un film adhésif transparent pour éviter la corrosion.
- Toutes les coupes macrographiques seront en acier au carbone.
- Informations sur l'emplacement des défauts : type, dimensions approximatives et emplacement des défauts
- type de défauts :
Fissure au raccordement
Fissure au raccordement soudure en T
Fissure en racine
Fissure axiale en milieu de cordon
Soufflure pleine soudure (nid de soufflures)
Inclusion de laitier
Manque de fusion des bords
Manque de pénétration à la racine (V simple)
Manque de pénétration à la racine (V double)
Dédoublure dans la tôle
- Exemples de photo-radiographies.
- Critères de contrôle et d'acceptation
- Un certificat de conformité donnant les informations sur les critères de contrôle utilisés (pour pouvoir établir des comparaisons)
- Une loupe
